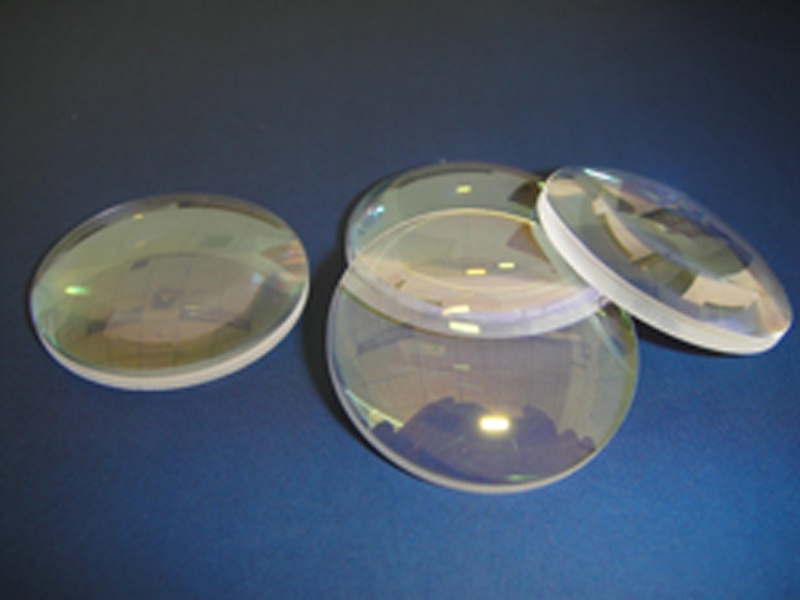

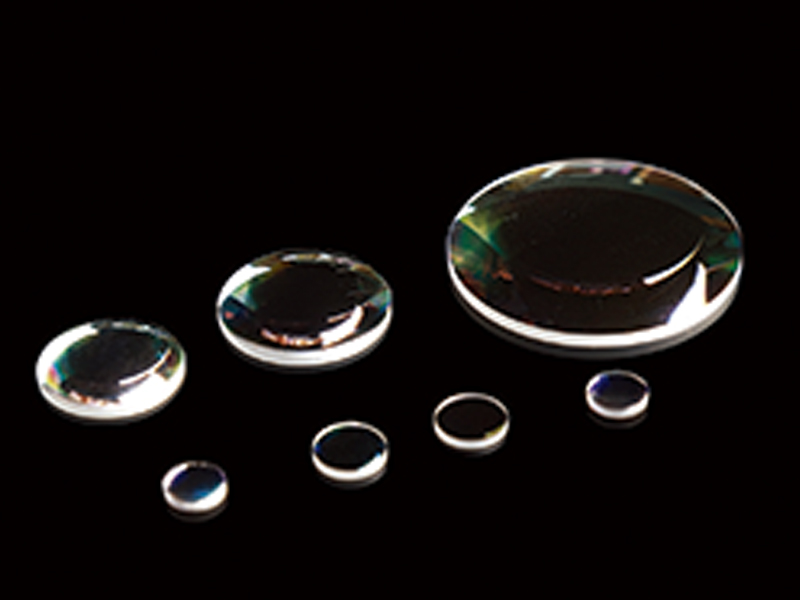

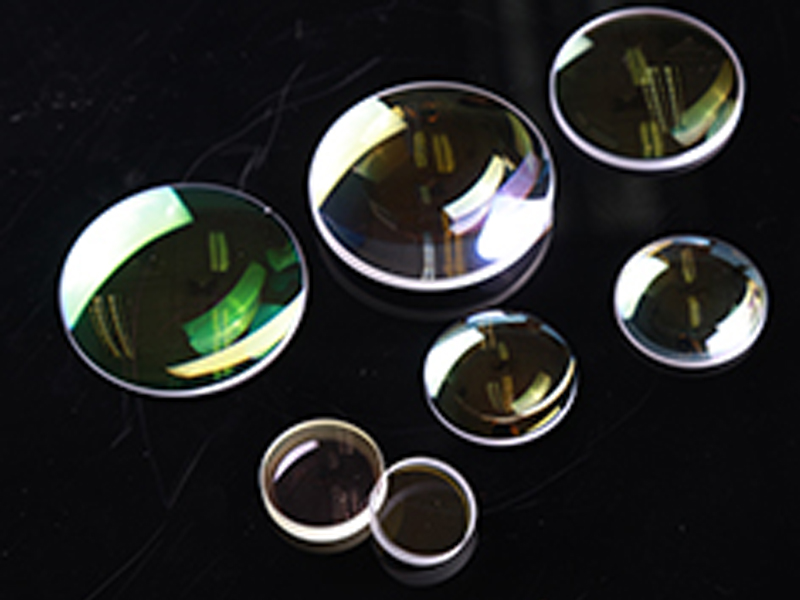

本公司生產各種高損傷閾值透鏡，根據透鏡的面型有包括平凸，雙凸，平凹，雙凹，彎月等等。透鏡在光學系統中的作用分為三種：聚焦、耦合、準直。

1. 聚焦鏡片：聚焦鏡被廣泛用于激光加工（如：切割、打標、焊接、雕刻等）和各種激光系統中。

2. 耦合透鏡：一束激光要想用光纖傳播，要把激光束通過鏡片準直，聚焦到光纖內。

3. 準直鏡片：被用在光束傳遞系統中，以維持激光諧振腔和聚焦光學元件之間的光束的準直性。 廣泛應用于激光打標機、激光切割機、激光焊接機、光纖切割機、手持焊接機等激光加工領域。

主要技術參數

常用規格

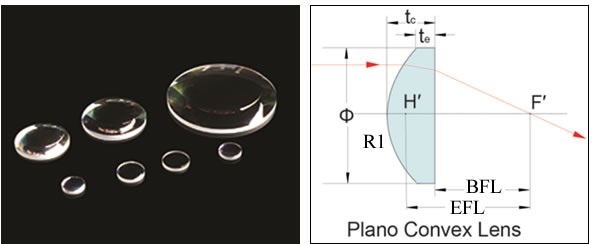

BK7平凸透鏡

• 材料：BK7

• 直徑公差：+0/-0.1mm

• 厚度公差：±0.2mm

• 平整度：λ/4 @632.8nm

• 有效孔徑：90%

• 焦距公差：+/-1%

• 光潔度：40-20

• 側邊：<0.25mm x 45

• 設計波長：587.6nm

• 中心度： 3 arc min

• 常用鍍膜波長：405nm, 468nm, 532nm, 650nm, 808nm, 980nm, 1064nm, 1319nm和1550nm

參數表符號：OD外徑；EFL有效焦距；BFL后焦距；R1和R2曲率半徑；TC中心厚度；TE 邊緣厚度。所有長度單位是mm，產品型號中XXXX指激光波長（單位是nm）。

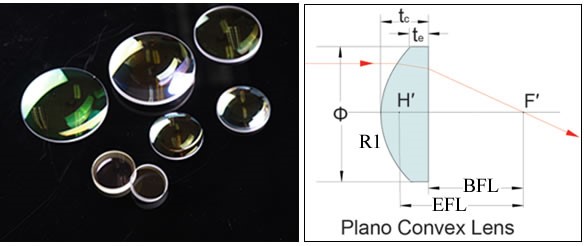

石英平凸透鏡

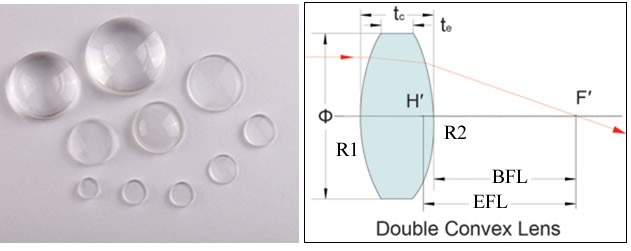

BK7雙凸透鏡

石英雙凸透鏡

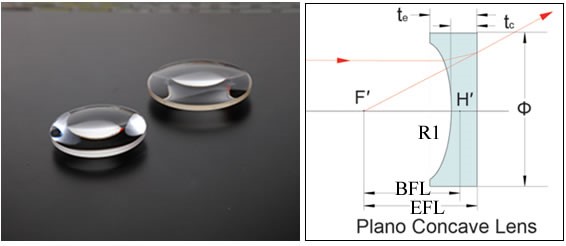

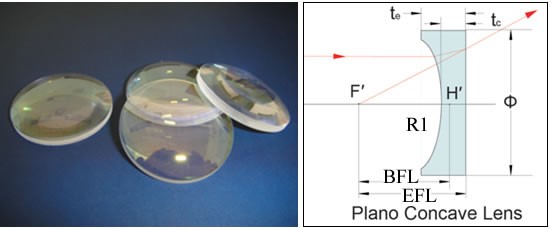

平凹透鏡

石英平凹透鏡

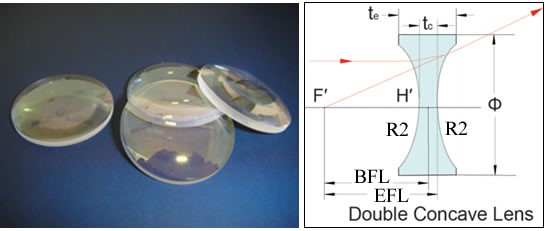

BK7雙凹透鏡

石英雙凹透鏡

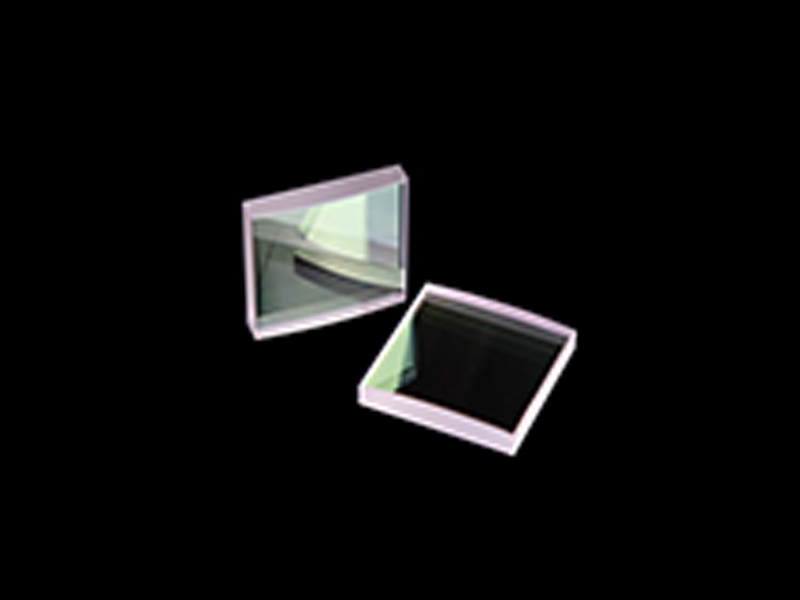

BK7平凸柱面鏡

可以根據客戶要求定制。

鍍膜

常用激光透鏡的波長為266nm, 355nm, 405nm, 468nm, 532nm, 650nm, 808nm, 980nm, 1064nm, 1319nm, 1550nm, 10.6um，都用介質增透膜。

1). 0ordm; AOI AR單一激光波長鍍膜

設計波長： AR@266nm,AR@355nm, AR@405nm, AR@468nm, AR@532nm, AR@650nm, AR@808nm, AR@980nm, AR@1064nm, AR@1319nm, AR@1550nm, AR@2100nm

反射：R<0.02%

2). 0ordm; AOI AR雙激光波長鍍膜

設計波長：AR@532nm 和 1064nm，1064nm R<0.2%, 532nm R<0.5%

3). 0ordm; AOI AR雙激光波長鍍膜

設計波長：AR@808nm和1064nm，1064nm R < 0.2%, 808nm R < 0.5%

4). 0ordm; AOI AR雙激光波長鍍膜

設計波長：AR@1064nm和1319nm，1064nmR<0.2%,1319nm R<0.5%

5). 0ordm;~ 45ordm; AOI 高反單一波長鍍膜

設計波長：HR@266nm, HR@355nm, HR@405nm, HR@468nm, HR@532nm, HR@650nm, HR@808nm, HR@980nm, HR@1064nm, HR@1319nm,HR@1550nm, 反射率R>99.9%

6). 0ordm; AOI 高反雙波長鍍膜

設計波長：HR@532nm和1064nm, HT@808nm, 1064nm R>99.8%,532nm R>99.5%

7). 0ordm; AOI高反三波長鍍膜

設計波長：355nm和532nm和1064nm, 355nm 532nm,1064nm, R>99.5%

8). 0ordm; AOI PR單一波長鍍膜分束

設計波長：PR@1064nm; 半透T=5%~95% ±2%

9). 0ordm; AOI長波/短波通光片

設計波長：HR@1064nm,R>99.8%; HT@808nm T>99% (AR@808nm，雙面)

設計波長：HR@808nm,R>99.8; HT@1064nm T>99% (AR@1064nm,雙面)

10). 0ordm; AOI短波通光片

設計波長：HR@1064nm, R>99.8%; HT@532nm T>98% (AR@532nm,雙面)

11). 0ordm; AOI長波通光片

設計波長：HR@266nm ,R>99.9%; HT@532nm T>99% (AR@532nm,雙面)

12). 0ordm; AOI長波通光片

設計波長：HR@355nm,R>99.8%; HT@532nm 和 @1064nm T>98%; (AR@1064nm, AR@532nm, 雙面)

13). 0ordm; AOI短波通光片 Laser Line SHORTPASS

設計波長：HR@946nm, R>99.8%; HT@810nm, T>99% (AR@810nm, 雙面)

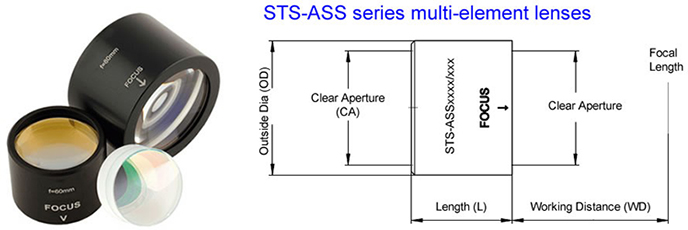

多片鏡透鏡（聚焦鏡）

非球面鏡

非球面鏡的一個最大的優勢就是在需要透鏡系統的情況下，它這一個光學元件就能完成成像任務。非球面鏡的主要優點是：

• 球面像差小

• 重量輕

• 傳輸快

• 無內影

高純石英材料和低吸收鍍膜的結合降低了焦距和工作距離的熱效應導致的位移。

非球面鏡的另一個應用是可根據強度分布或相位進行光束整形。它可將高斯輪廓轉換為平頂輪廓。對于材料加工，它的優點是可使材料表面的去除更均勻，去除區和周圍材料之間的邊界更陡，由此而產生的熱效應影響的區域更小。

我們可生產直徑高達200毫米的非球面鏡?；谖覀兊臏y量裝置（干涉波前測試、觸覺和光學三維輪廓術）我們根據幾何結構可確保0.15mu;m PV（fWD）和RMSi<0.025mu;m的表面質量。還可測量高達21mm的矢狀高度，能夠在一定直徑下生產和測試非常陡峭的半徑。

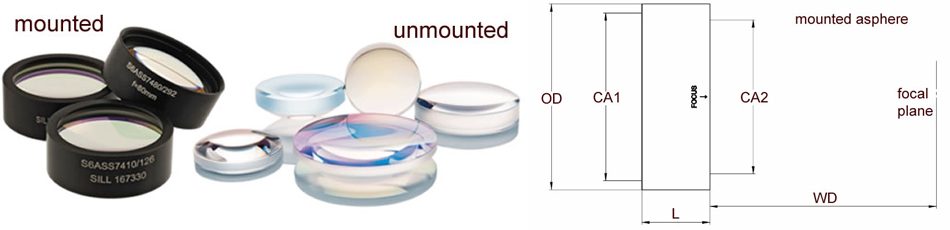

我們的產品范圍包括可用于聚焦和準直的焦距從20-400mm的未裝配和已裝配的精密非球面鏡。也可根據客戶的特殊要求和形狀提供定制。我們的產品技術參數和性能如下:

尺寸

• 直徑: 12-200mm

• 直徑誤差: ±0.01mm

• 厚度誤差: ±0.025mm

表面形狀和誤差(ISO 10110; @546nm)

• 曲率凹半徑(局部): >35mm

• 矢狀偏差(PV): <0.5fr (~0.137um)

• 不規則性(PV): <0.5fr (~0.137um)

• 旋轉不變性(PV): <0.2gr (~0.055um)

• RMSi: <0.1fr )~0.025um)

• 中心化（表面間的傾斜角度）: <1arcmin

• 清潔度/缺陷: 3x0.04 (S/D: 10/5)

材料

• 所有型號都是熔融石英 (Corning, Heraeus, Nikon, Ohara)

• 光學玻璃(CDGM, Hoya, Ohara, Schott, hellip;..)

測量方法

• 觸覺二維測量

• 通過白光干涉法進行2D/3D輪廓測量

• 干涉波前測量(632.8nm)

離子透鏡

離子透鏡因其可以儲存量子位元（量子位元）以及量子計算機的相關用途，使其成為近年人們越來越感興趣的研究課題。當然，人們不僅要使用它，而且要通過各種基本實驗來詳細了解它們的行為。

我們設計了兩種透鏡，一種只用于觀察，一種結合激光聚焦鏡來做這些實驗。我們可以提供高數值孔徑和能應用到特定波長（紫外到紅外）的離子透鏡。但由于真空冷凍器的尺寸（如窗口厚度）不同，所以每個透鏡都必須根據現有條件進行特殊設計。

我們可以根據用戶窗口厚度進行調整也可以根據客戶的要求來定制研發離子透鏡。
