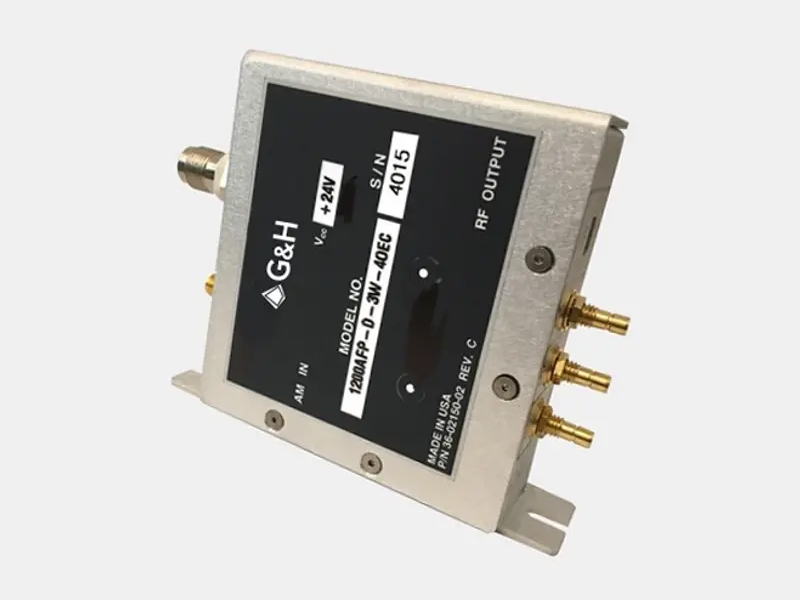

G&H 聲光調制器電源，RF射頻驅動器

射頻電源是用于對聲光器件內晶體產生射頻信號。光束被調制、偏轉或調諧的程度是由射頻信號的頻率和強度來決定的。我們提供各種優化的模擬和數字控制的高頻電源。我們也可以為客戶定制電源，如有需要請與我們聯系。

射頻電源通常由射頻振蕩器、調制電路和產生射頻信號驅動聲光器件的功率放大器組成。聲光調制器內的傳感器利用壓電效應精確地將射頻信號以固定或可變頻率轉換為晶體介質光學材料中的聲波。聲光器件和射頻電源配套使用，用來優化速度和穩定的應用。一些附加的特定應用還有第一脈沖抑制、同步、脈沖整形或多通道運作。隨著我們聲光產品線的擴展，我們正在開發更多功能的射頻電源，如具有雙模擬/數字操作和帶觸發器和溫控等配置。另外，我們的OEM設計則針對每個用戶的應用進行優化，最大程度地提高客戶所需產品的性能。

如何選擇射頻電源

聲光器件的需求將決定射頻驅動器的選擇。雖然速度、占空比和一些特殊功能很重要，但選擇射頻電源考慮的主要因素如下：

• 射頻功率:150W內（根據聲光器件要求的最佳驅動功率來定）

• 調制：數字或摸擬

• 驅動頻率：固定、可變的（線性掃描）或可編程的

• 穩定度：頻率不固定時，VCO與DDS影響選擇

• 通道數：輸出端口數或單個信號端口的輸出音質數

• 特殊功能：脈沖抑制、同步等。

調制：數字與模擬

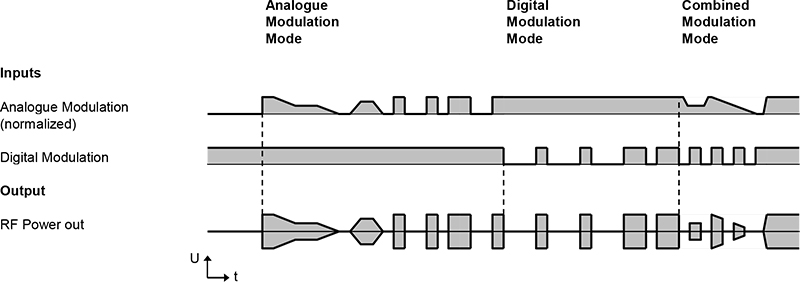

調制模式?jīng)Q定了所應用的射頻功率如何變化，從而決定了衍射光的強度。在數字調制中，射頻功率通過TTL信來控制開/關狀態，從而控制光束是否衍射。在模擬調制中，通過在指定范圍內施加電壓來控制射頻功率，從而產生對衍射效率的控制，并及時形成波形。

固定頻率與可變頻率電源：固定頻率電源提供與聲光器件匹配的單個輸出頻率。我們提供頻率在24-440MHz的固定頻率電源通常用于調制，可通過模擬或TTL輸入控制，還有些電源帶有手動可調輸出射頻功率?？勺冾l率和可編程頻率射頻電源可主動控制輸出頻率。壓控振蕩器（VCO）提供線性掃描（可變的）射頻驅動頻率，可靈活的用于任何聲光器件。直接數字頻率合成（DDS）電源提供可編程頻率。可以從一個固定的時鐘頻率產生隨機波形，它是脈沖整形和特殊功能的理想選擇。DDS電源是由軟件驅動的，可以用界面（GUI）運行，也可以通過計算機驅動程序命令直接控制。我們的高性能多頻DDS電源可同時產生多達8個射頻通道。

雙電源

雙電源可將待合成的簡單或復雜的數字波形轉換為模擬信號，并放大來驅動聲光器件。它極大的方便了用戶使用；例如，它使電源可提供多個可編程頻率或在多個復雜的定制波形之間自由交換。

頻率變化與控制

我們提供具有高穩定性和線性度、快速切換時間和高分辨率的直接數字頻率合成（DDS）電源。它們能夠從一個固定時鐘頻率產生任意波形，是脈沖整形和特殊功能的理想選擇。DDS電源可以在兩種模式控制，從GUI或通過驅動程序命令運行：1）隨機訪問，數字映射到特定頻率；2）啁啾模式以頻率遞增來連續掃描。DDS電源也被稱為DFS（數字頻率合成器）電源。我們的技術支持團隊可為客戶選型提供技術支持服務，也可為客戶定制OEM產品。

射頻電源的應用

聲光器件的驅動和控制，包括調制器、偏轉器、腔倒空驅動器、光纖耦合調制器、移頻器、鎖模器、多通道調制器、脈沖選擇器、Q開關、可調濾波器。

常用射頻電源列表

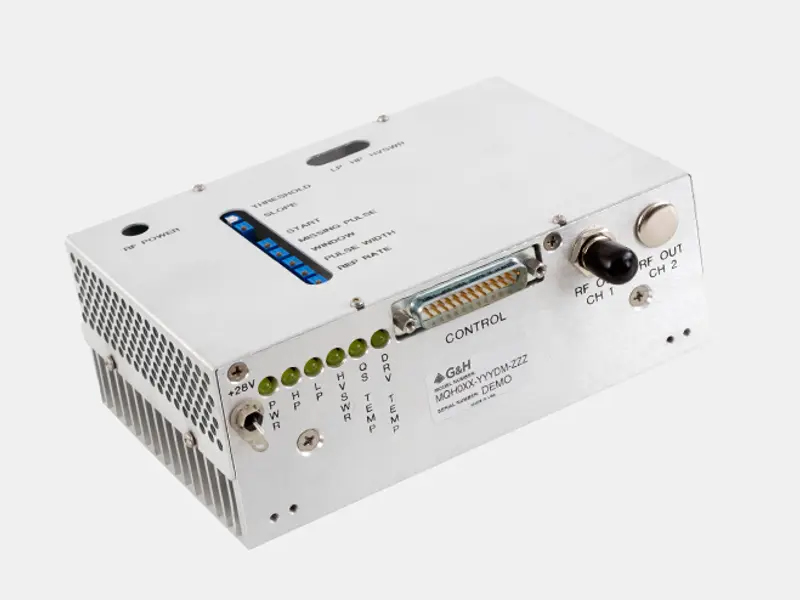

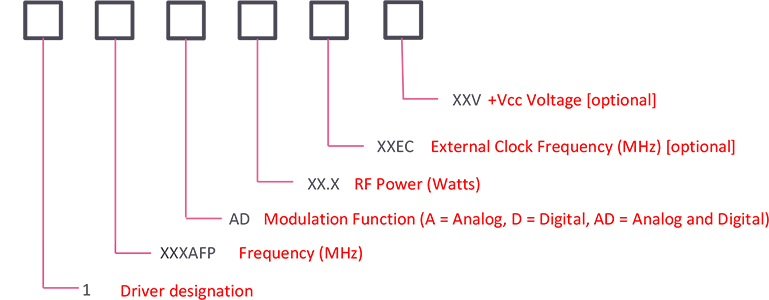

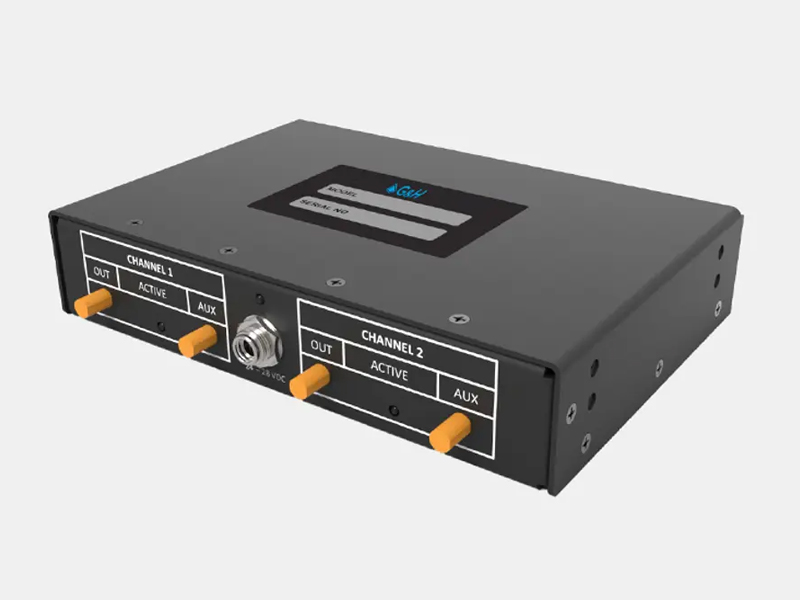

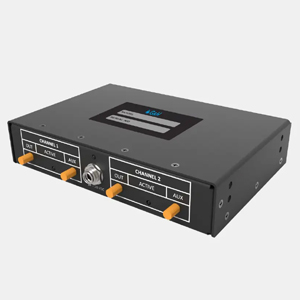

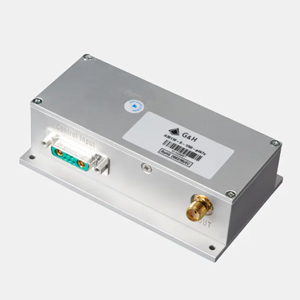

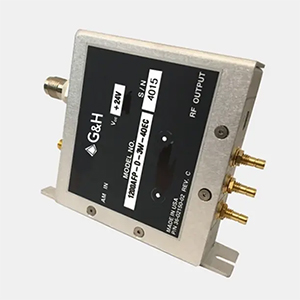

3910系列射頻電源——新一代聲光調制器電源

3910系列射頻驅動器是2910系列的優化升級的同時可兼容性2910系列，工作頻率范圍為80–500MHz，射頻功率輸出高達8W（在+28Vcc時），上升時間低至4ns。支持三種調制方案：數字、模擬和數字+模擬。這些驅動器具有將驅動器與外部時鐘參考同步的可選功能，旨在驅動FiberQ調制器、移頻器和聲光調制器。

主要特征

• 中心頻率高達500MHz

• 可選調制輸入模式

• 可調射頻功率高達8W

• 上升時間低至4ns

• 同步外部參考時鐘可選

主要優勢

• 技術可靠

• 高性能

• 低功耗

• 運行測試

• 一年保修

主要應用

• 微加工

• 材料加工

• 激光顯示器

• 打印

• 外差干涉法

• 脈沖選擇

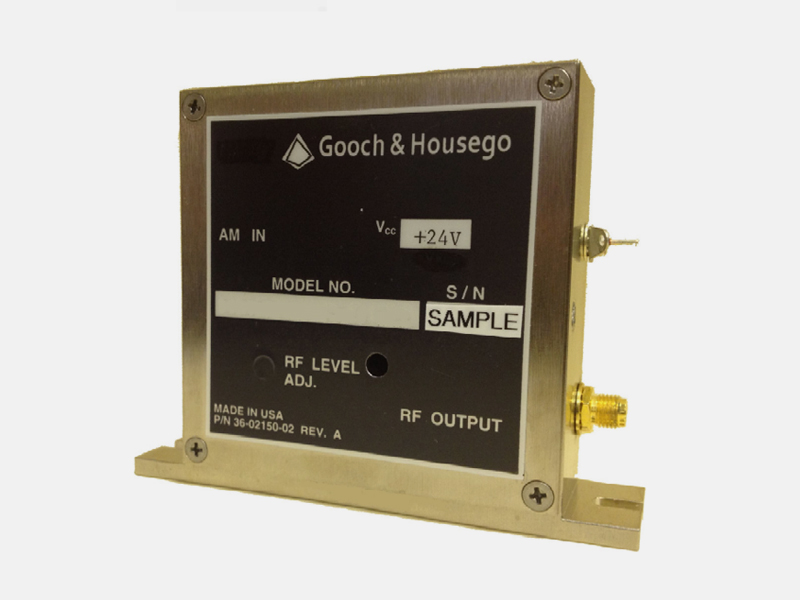

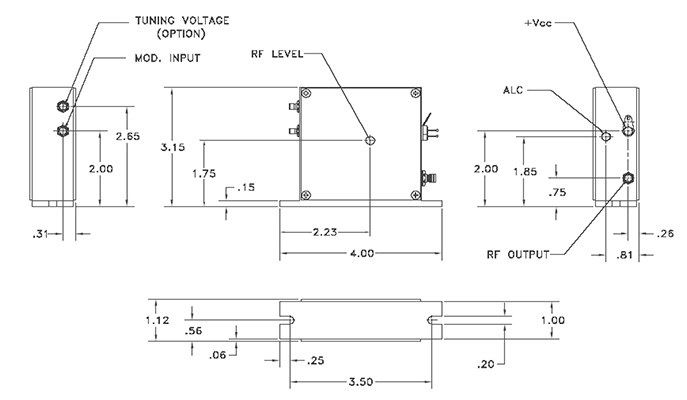

3307系列射頻電源

3307系列射頻驅動器提供高達4W的輸出功率。各種類型覆蓋了80-350MHz的頻率范圍。最大射頻輸出功率可通過內部電位器調節。該驅動器可用于模擬或數字調制控制。模擬調制電壓將輸出功率控制在調整后的最大功率的0到100%之間。數字調制控制信號可以打開和關閉射頻功率，可以在高達載波頻率25%的調制頻率（模擬和數字）下運行，在更高的載波頻率下最大為50MHz。鋁制外殼實現了最佳的 EMC 屏蔽和機械保護。底板用于安裝和散熱目的。該驅動器提供許多選項，包括頻率調諧、自動電平控制 (ALC) 和可將輸出功率提高到20W的外部放大器，可驅動FiberQ調制器和移頻器。

主要特征

• 頻率范圍80-350MHz

• 射頻功率高達4W

• 射頻開/關比≥35dB（數字/模擬調制）

• 恒定輸出功率設計

• 提供調制頻率高達50MHz的型號

• 通過底板傳導冷卻

• 結構緊湊

主要應用

• 用于腔外的快速調制，如激光投影系統

• 移頻

選型代碼：根據要求提供其他頻率和定制版本

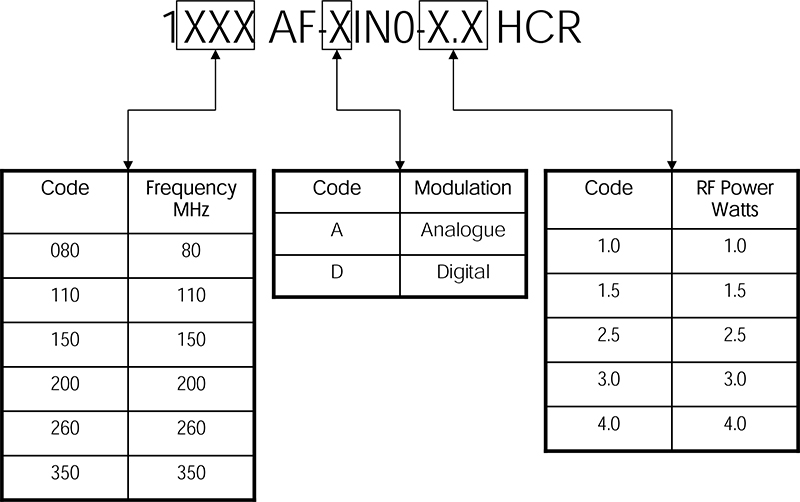

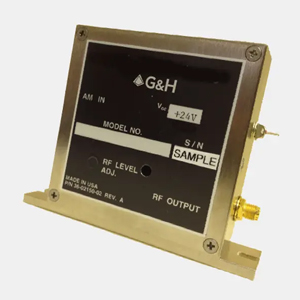

2910系列射頻電源（97-02910-xx）

2910系列射頻驅動器提供高達4W的輸出功率。各種類型覆蓋了80至350MHz的頻率范圍。最大射頻輸出功率可通過內部電位器調節。該驅動器可用于模擬或數字調制控制。模擬調制電壓將輸出功率控制在調整后的最大功率的0到100%之間。數字調制控制信號可以打開和關閉射頻功率。該驅動器可以在高達載波頻率25%的調制頻率（模擬和數字）下運行，在較高的載波頻率下最大為50MHz。  鋁制外殼實現了最佳的EMC屏蔽和機械保護。底板用于安裝和散熱目的，可驅動FiberQ調制器。

主要特征

• 頻率范圍80-350MHz

• 射頻功率高達4W

• 射頻開/關比≥60dB（數字調制）

• 射頻開/關比≥50dB（模擬調制）

• 恒定輸出功率設計

• 提供調制頻率高達50MHz的型號

• 通過底板傳導冷卻

• 結構緊湊

主要應用

• 用于腔外的快速調制，如激光投影系統

• 移頻

選型代碼：可根據要求提供其他頻率和定制版本

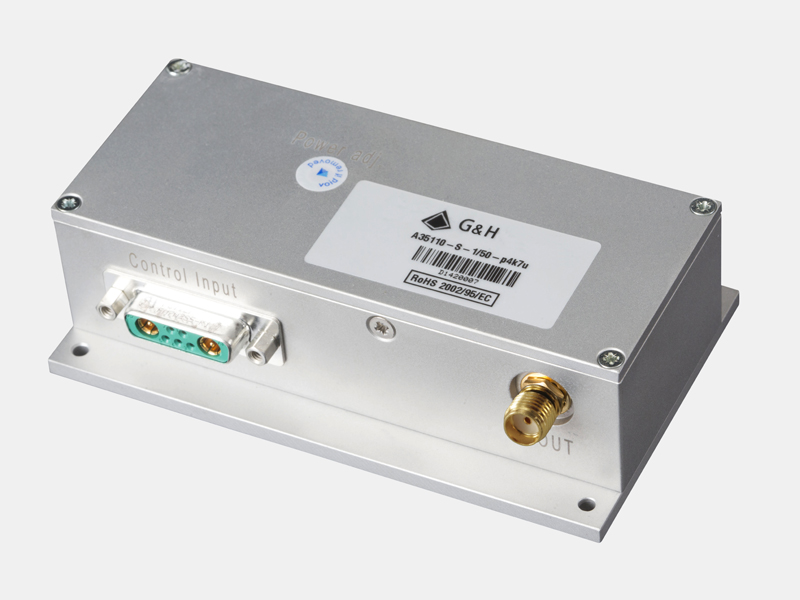

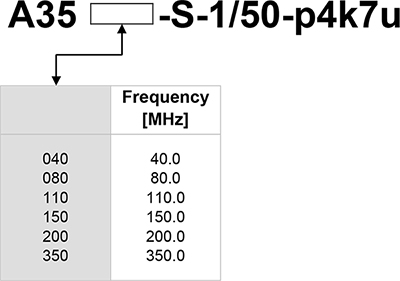

A35系列射頻驅動電源A35xxx-S-1/50-p4k7u

A35系列射頻驅動器系列提供高達5W的輸出功率。各種類型覆蓋從40到350MHz的頻率范圍。最大射頻輸出功率可通過內部電位器調節。模擬調制電壓將輸出功率控制在調整后的最大功率的0到100%之間。除了模擬調制電壓之外，數字調制控制信號可以打開和關閉射頻功率。模擬和數字調制都具有至少65dB的開關電流比。驅動器可以在高達25%的載波頻率和最大50MHz的調制頻率（模擬和數字）下運行。鋁制外殼實現了最佳的EMC屏蔽和機械保護。底板用于安裝和散熱?？沈?qū)動FiberQ調制器、移頻器和聲光調制器。

主要特征

• 頻率范圍：40-350MHz

• 射頻功率高達5W

• 射頻開/關比≥65dB

• 恒定輸出功率設計

• 提供調制頻率高達50MHz的型號

• 通過底板傳導冷卻

• 體積小，電磁屏蔽

主要應用

• 用于腔外的快速調制，如激光投影系統

• 移頻

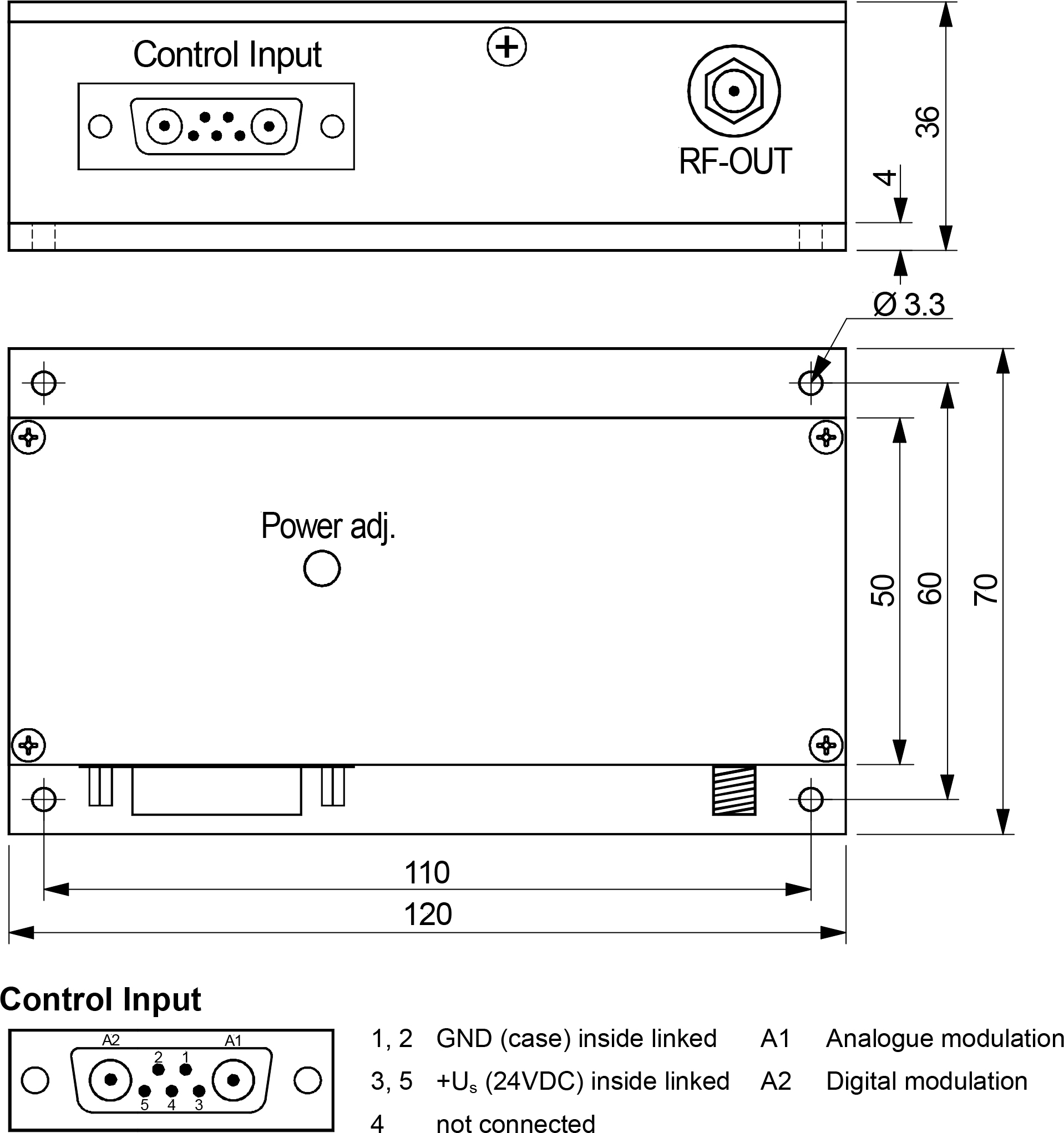

模數調制操作方案；選型代碼：可根據要求提供其他頻率和定制版本

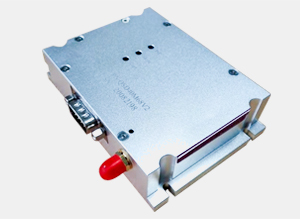

射頻驅動電源MHPXXX-YYADM-A1

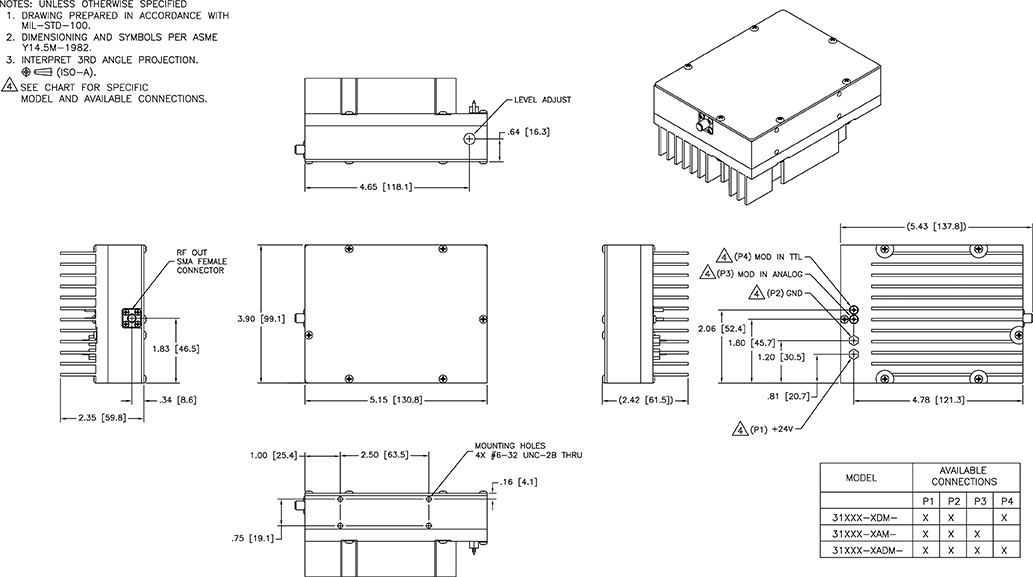

MHPxxx-yyADM-A1系列電源(前型號  N31xxx-yyADM)工作頻率為24–260MHz，標準射頻輸出功率為2至20W，最大輸出功率由內部電位器設置，帶有模擬和數字調制，在50Ω負載時輸出高達20W。該驅動器設計用于驅動聲光調制器。

主要特征

• 低功率、高功率和高VSWR故障保護

• 固定單頻

射頻驅動電源97-03926-12

射頻驅動電源97-03926-12工作頻率為20–160MHz，所有通道射頻輸出功率為3.2W，每個通道 0.4W， 50Ω負載，具有模擬和數字調制，該射頻驅動器設計用于驅動聲光偏轉器和可調諧濾波器。

主要特征

• 低功率、高功率和高VSWR故障保護

• 可編程頻率；8通道DDS，每個通道上的獨立線性幅度調制和頻移調制

射頻驅動電源97-02925-32

射頻驅動電源97-02925-32工作頻率為20–160MHz，射頻輸出功率為0.44W，50Ω負載，具有模擬和數字調制，該射頻驅動器設計用于驅動聲光偏轉器和可調諧濾波器。

主要特征

• 低功率、高功率和高VSWR故障保護

• 可編程頻率；8通道DDS，每個通道上的獨立線性幅度調制和頻移調制

射頻驅動電源64020-200-2ADMDFS-A

射頻驅動電源64020-200-2ADMDFS-A是一個帶模擬和數字調制輸入的數字頻率合成器的OEM模塊和2W射頻輸出電源。工作頻率為20–200MHz，50Ω負載，此電源可用于產生頻率啁啾。交付產品是按照歐盟減少有害物質條款2002/95/EC的要求來生產的，該射頻驅動器設計用于驅動聲光偏轉器、調制器和可調諧濾波器。

主要特征

• 低功率、高功率和高VSWR故障保護

射頻驅動電源64020-250-1ADMDFS-A

射頻驅動電源64020-250-1ADMDFS-A是一個帶模擬和數字調制輸入的數字頻率合成器的OEM模塊和1W射頻輸出電源。工作頻率為20–250MHz，50Ω負載，此電源可用于產生頻率啁啾。交付產品是按照歐盟減少有害物質條款2002/95/EC的要求來生產的，該射頻驅動器設計用于驅動聲光偏轉器、調制器和可調諧濾波器。

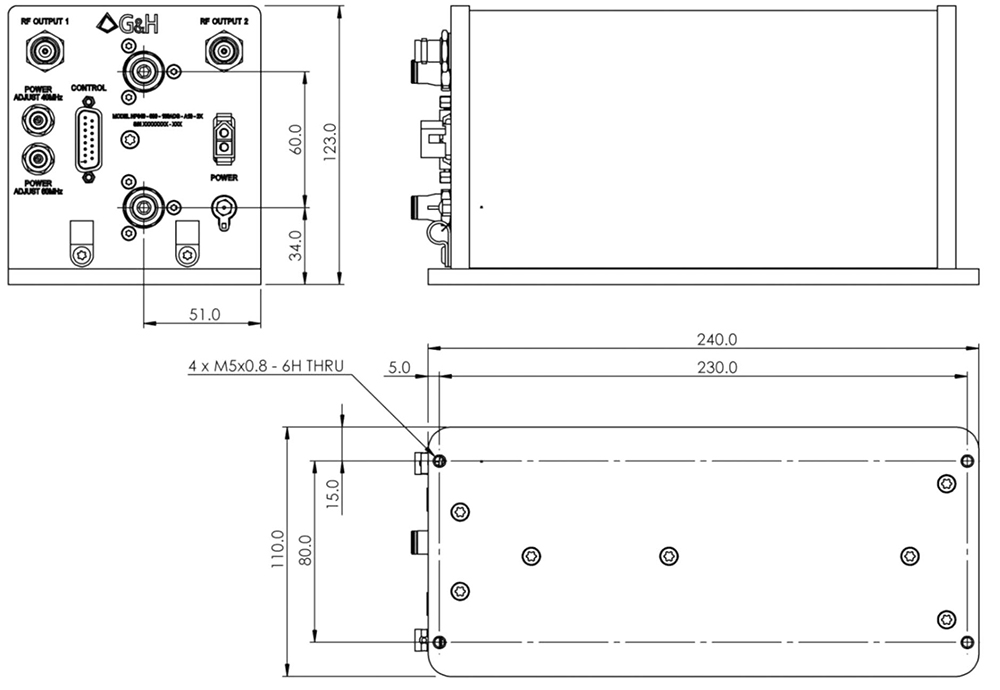

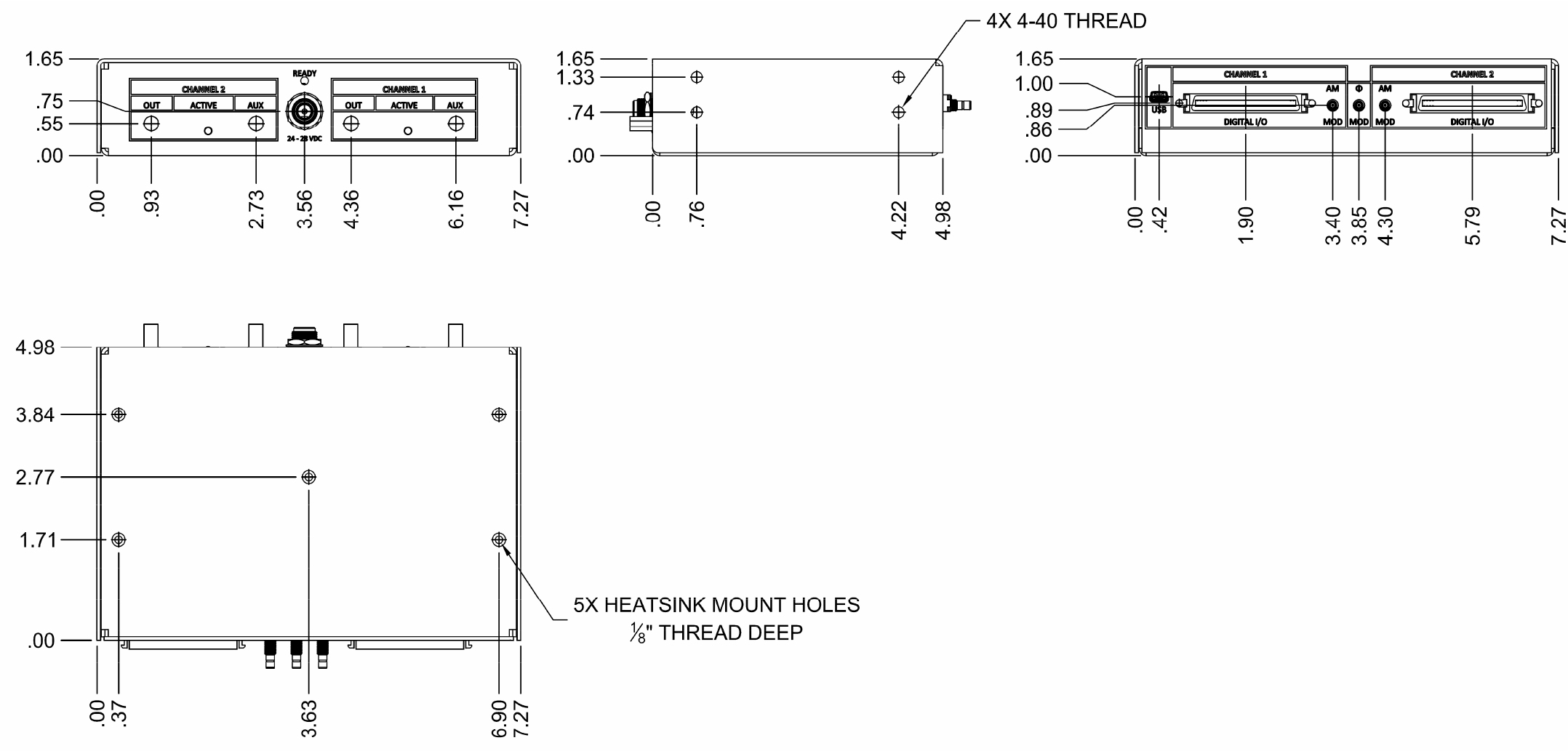

6000系列射頻驅動電源（15W輸出–配置操作）

6000系列驅動器工作頻率為20–450MHz，射頻輸出電源功率為15W，提供兩個獨立的射頻通道并帶有速并行接口和USB控制。該電源非常適合于控制二維相控陣聲光光束偏轉器（MUX模式），也可用于驅動兩個用于二維掃描的單一聲光光束偏轉器（雙通道模式）。該電源能更好的控制聲光可調濾波器（多音模式），其任意波形回放功能使多個波長可與可調濾波器同時衍射，光束偏轉器也可產生多個光斑。具有快速并行頻率編程接口的兩個獨立的15W射頻放大器封裝在一起?？赏ㄟ^用戶界面設置口令控制也可通過附帶的USB接口進行遠程控制。后面板上帶有雙振幅和相對相位控制輸入的并行接口連接器。功能包括動態頻率啁啾控制。全數字選項允許對頻率、振幅和相位進行高速編程。開機默認為獨立模式，不需要PC控制；連接USB連接可啟用主機PC模式。我們也提供單通道版本。6000系列電源有三個頻段，每個頻段都包括20-450MHz頻段監控輸出。其功能可以通過USB接口重新配置。

主要特征

• 兩個15W獨立射頻輸出

• 頻率編程的并行接口

• 定制波形的回放功能

• USB接口和壓縮指令設置

• 20-450MHz，三個頻段：

• （1）低頻段20-150MHz；

• （2）中頻段40-245MHz；

• （3）高頻段140-450MHz

• 重新配置功能

• 定制波形的回放功能

• 幅度和相位調制

主要優勢

• 雙射頻輸出

• 主機控制或快速接口

• 功能重新配置

主要應用

• OEM 聲光偏轉器/可調濾波器系統

• 鉆孔/微加工系統

• 光學檢查系統

命令設定 (通過USB接口的主機PC模式)

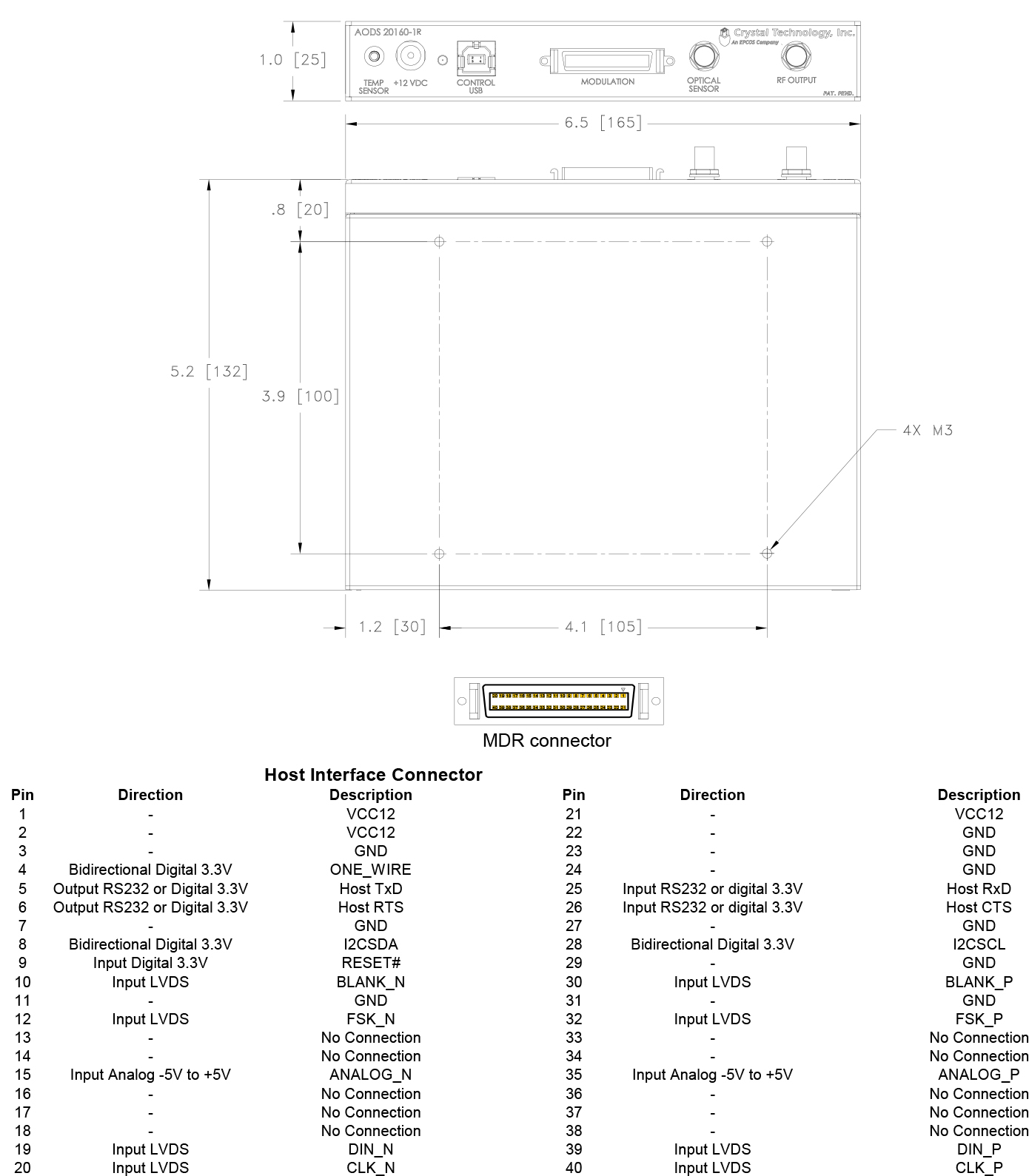

接口描述

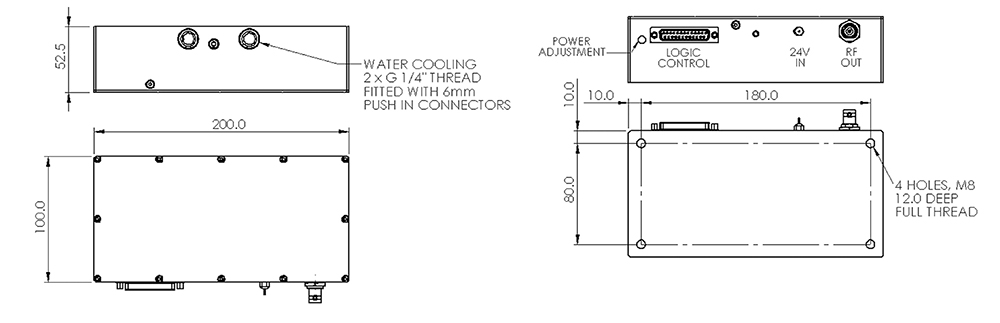

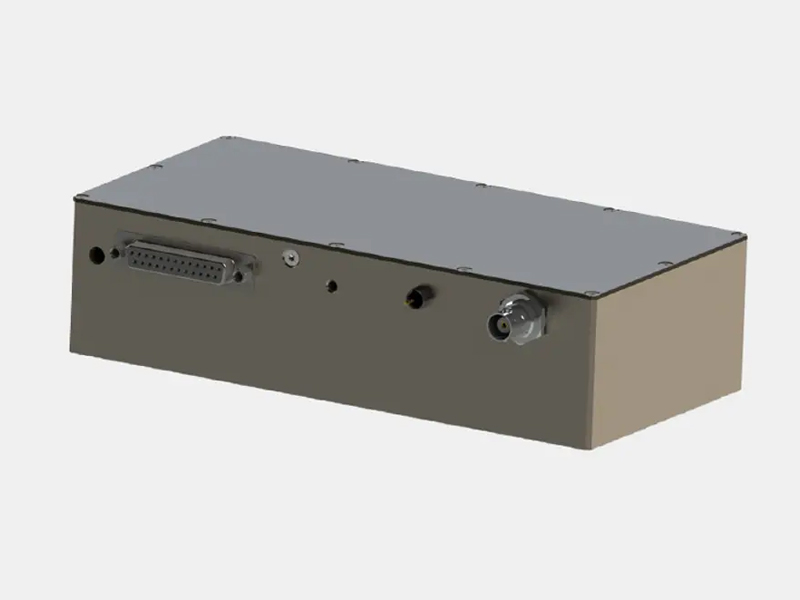

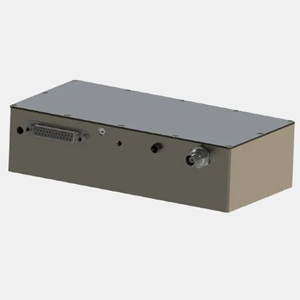

125W鍺聲光調制器射頻電源: HP041-125ADG-A10

鍺聲光調制器射頻電源HP041-125ADG-A10工作頻率為40.68MHz，射頻輸出功率高達125W。此電源驅動器可在高達1MHz的調制頻率（模擬和數字）下工作。為防止腐蝕所有的水冷部件由銅制成。此電源是通過鋁制外殼和導電鈍化來實現電磁屏蔽和機械保護的。本產品符合歐盟的2011/65/EU號歐盟指令的要求即限制在電氣和電子設備中使用某些有害物質的。

主要特征

• 射頻輸出功率高達125W

• 銅制水冷通道

• 恒定輸出功率設計

• 高SWR和過熱保護

• 全屏蔽緊湊型外殼

主要應用

• 工業（材料加工）

• PCB鉆孔

• 打標和切割

• 導光板加工

• 微穿孔

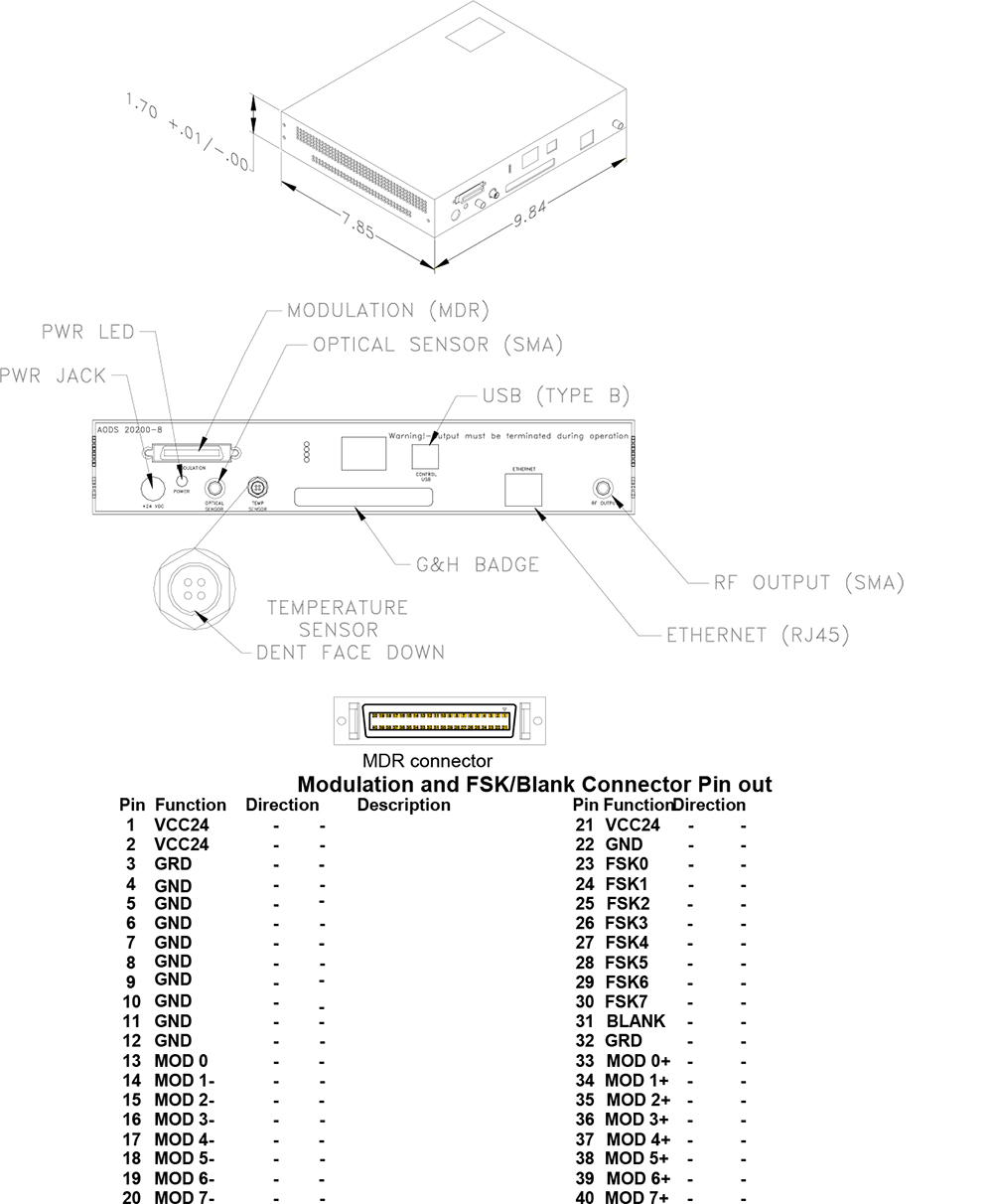

引腳分配

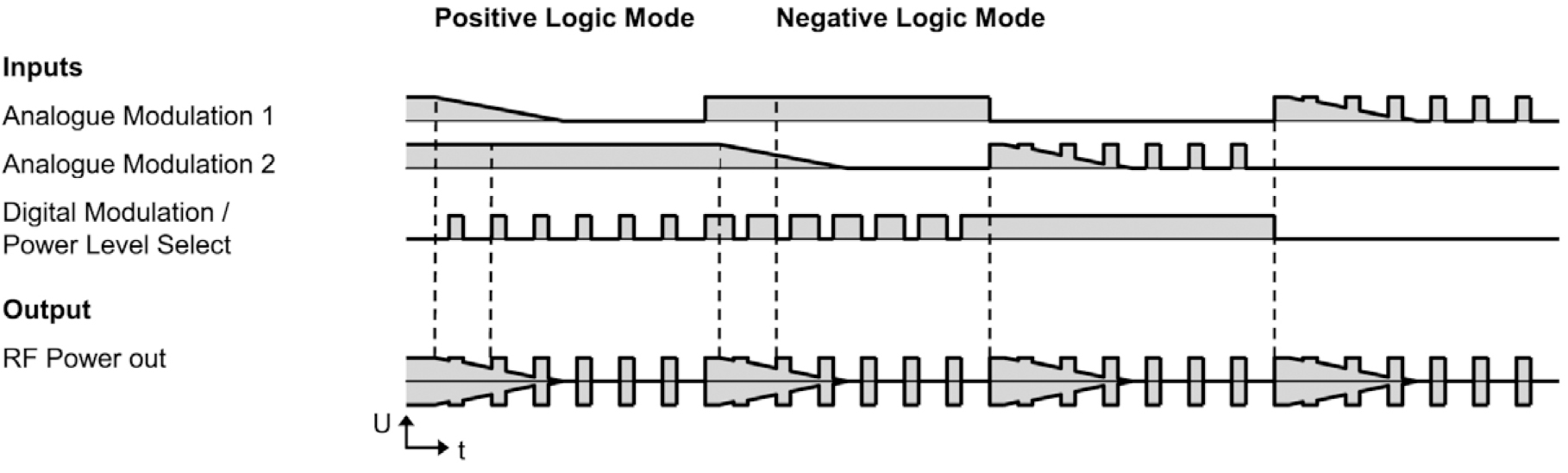

模數調制操作方案

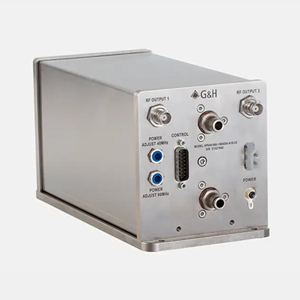

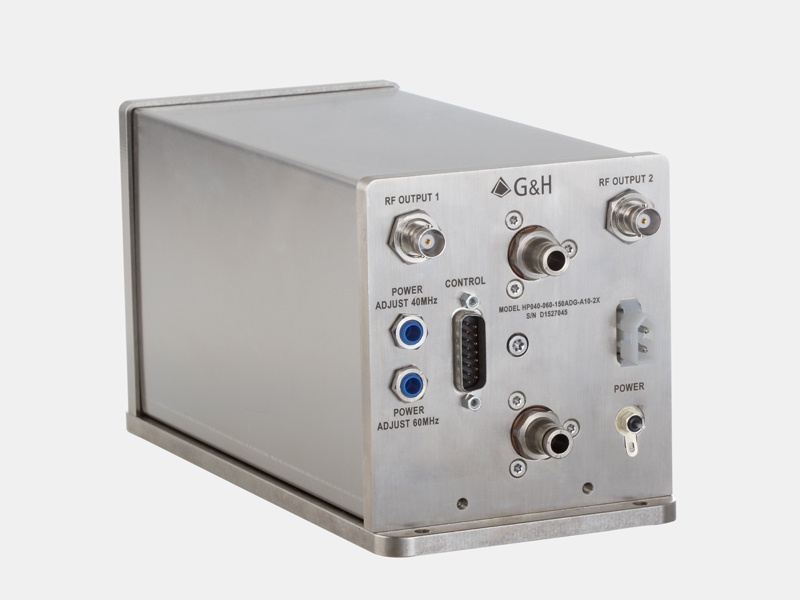

雙頻鍺聲光調制器射頻電源: HP040-060-150ADG-A10-2X

雙頻鍺聲光調制器射頻電源HP040-060-150ADG-A10-2X工作頻率為5MHz，提供高達150W的組合輸出功率，旨在驅動雙頻鍺聲光調制器。此電源可在調制頻率（模擬和數字）高達1MHz（用于射頻幅度控制）和高達5MHz（用于驅動頻率控制）的情況下工作，為防止腐蝕所有的水冷部件由銅制成。此電源是通過鋁制外殼和導電鈍化來實現電磁屏蔽和機械保護的。本產品符合歐盟的2011/65/EU號歐盟指令的要求即限制在電氣和電子設備中使用某些有害物質的。

主要特征

• 射頻輸出功率高達150W

• 銅制水冷通道

• 恒定輸出功率設計

• 高SWR和過熱保護

• 全屏蔽緊湊型外殼

主要應用

• 工業（材料加工）

• PCB鉆孔

• 打標和切割

• 微穿孔

引腳分配

Brimrose射頻驅動器、聲光調制器電源

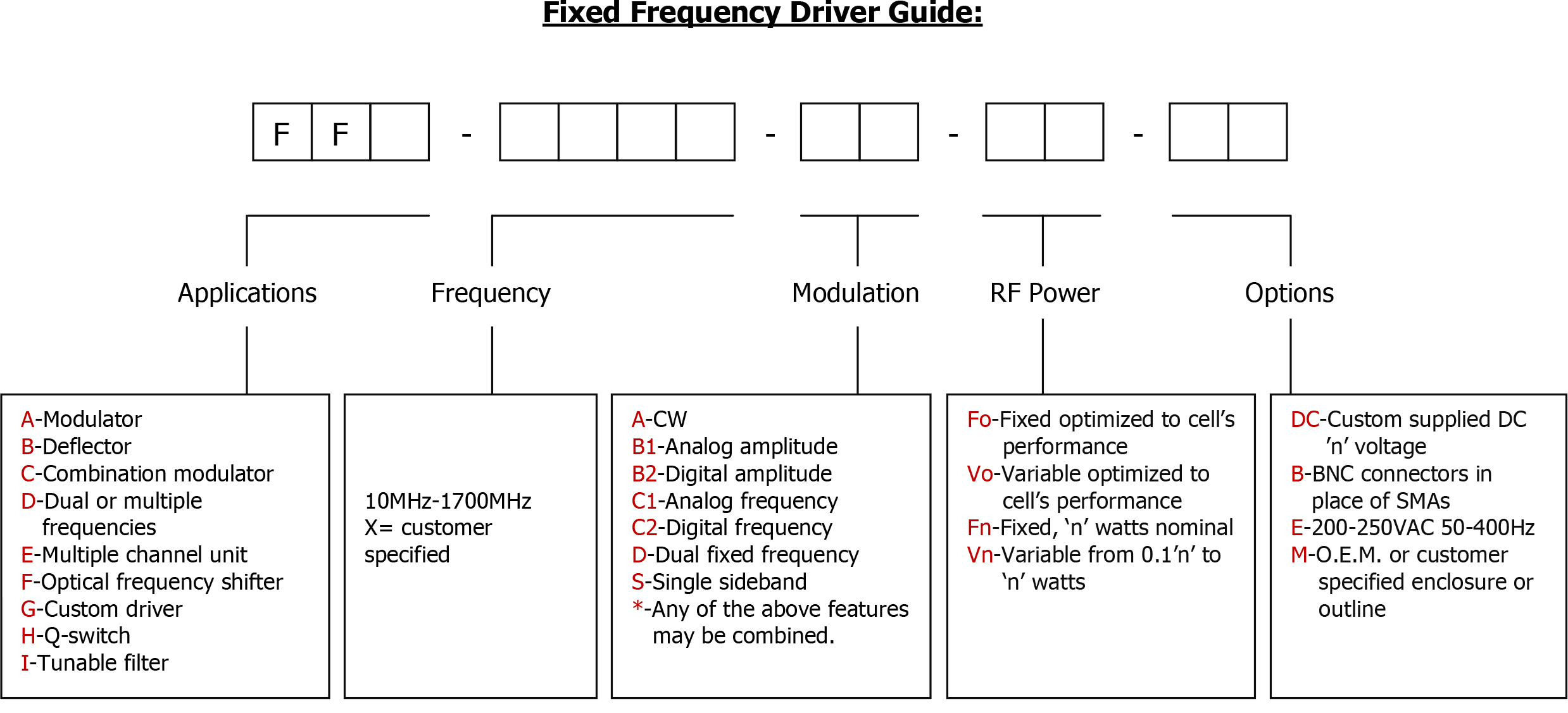

固定頻率射頻驅動器配置

* 載波頻率由 AO 調制器定義；** 輸出功率符合 AOM 要求

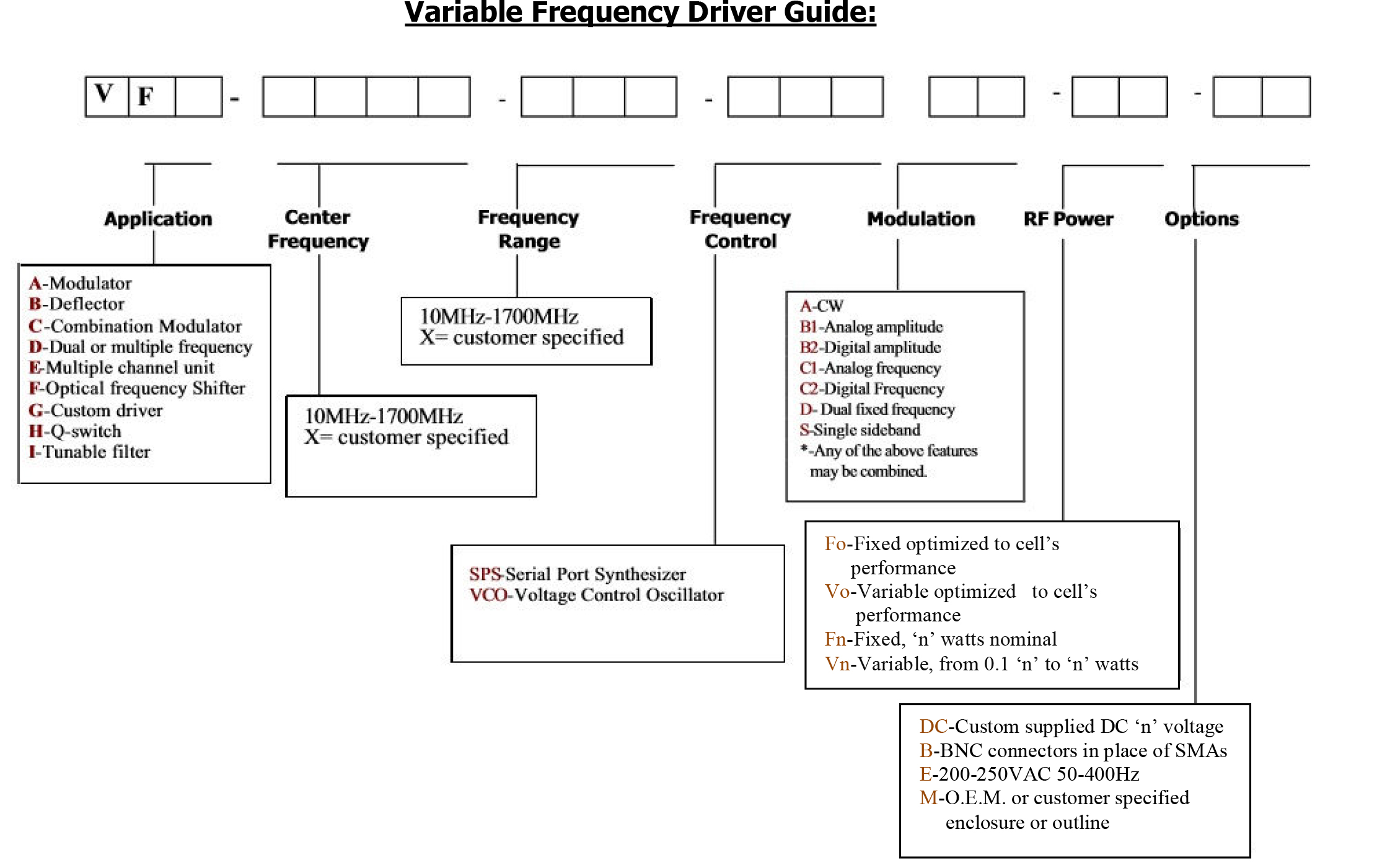

變頻射頻電源配置

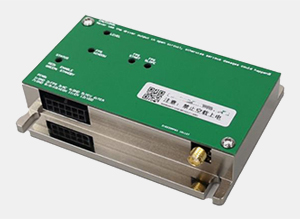

STQDP系列聲光調制器驅動器

STQDP系列聲光調制器驅動器為全新設計，是一款中低功率的射頻驅動器，適用于驅動皮秒等短脈沖激光器挑選脈沖(降頻)的聲光調制器開關，當然也可以用于其他射頻領域。完全自主創新的產品，和其他產品相比，突出可靠性和性價比，結構緊湊，射頻輸出穩定，抗干擾能力強，可靠性高，是聲光調制器開關的理想驅動源。

訂購信息: STQDPxxx-yyW-zzV-a

xxx: 是指輸出頻率，單位 可選值：  200MHz、80 MHz、68 MHz和40.68 MHz、
 yy: 是指射頻額定輸出功率，單位  例如：2.5W，可選1~5W
 zz：是指直流供電電壓，單位  可選12 V或15 V
 a： 是指出廠接口形式（可自定義），可選值：A，D，AD
 A:  模擬接口，0-1V，輸入阻抗 51Ω
 A5:  模擬接口，0-5V，輸入阻抗 51Ω
 D:  數字接口，輸入阻抗 75 Ω
 AD:  數字、模擬信號(0-1V)同時具備

例如： STQDP200-2.5W-15V-D，即輸出頻率200MHz，額定輸出  功率2.5W, 15V供電，出廠默認接口為數字接口。

QSD系列聲光Q開關電源（Q驅）

用途及性能

QSD聲光Q開關電源是針對不同的激光應用領域設計的高品質聲光Q開關(Acousto-Optic Q-switch)驅動電源，它能接受外部的控制信號，產生相應的射頻信號加到Q開關元件上對激光進行Q調制，使用非常方便。

技術參數

• 射頻輸出功率：≥50W，75W或100W

• 工作頻率：27.125MHz

• 駐波比：≤1.2 : 1

• 內部設有800Hz-50KHz調制頻率

• 具有首脈沖抑制功能

• 外部信號輸入接口、外部頻率輸入接口 (TTL，外控頻率可高達100kHz以上)

• 模塊集成化結構.免焊接維修更換部件

• Q頭溫度保護接口

• 內置溫度保護、過流保護

• 數顯頻率表顯示內頻、外頻

• 輸入電壓可選AC220V/AC110V.，輸入功率＜150W.

設備型號:QSDxxyy

• QSD – QSD系列Q開關驅動器

• Xx ----- 射頻頻率，27代表27MHz，24代表24MHz

• Yy ----- 射頻功率，單位W，50代表50W，75代表75W

常型號有QSD2750，QSD2775，QSD27100等。

機器外形和重量：

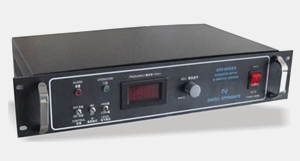

QSDxxyy系列：19英寸2U上架式機箱 (483×88×270mm，重量5.5kg)

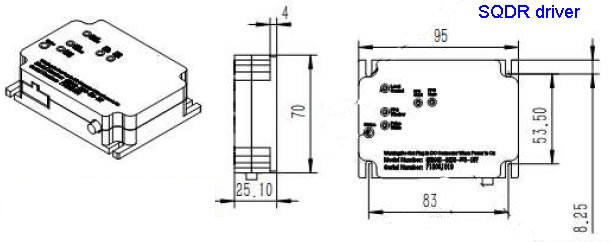

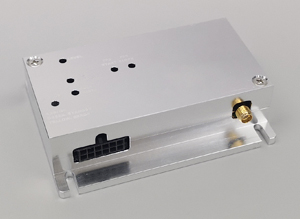

SQDR系列緊湊型低功率聲光Q電源（Q驅）

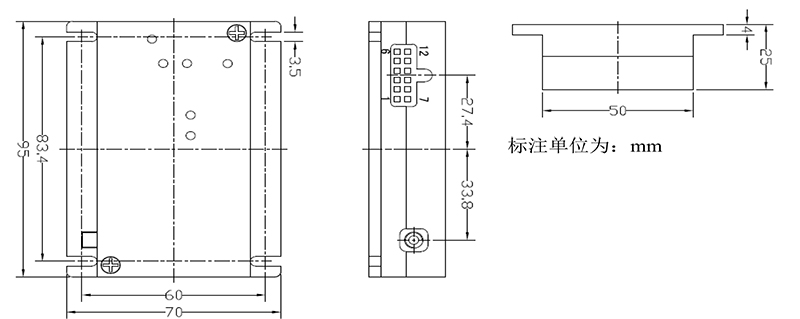

SQDRxxx-yyDC-zzz-AAV電源與QC0xx-yyDC-zzz電源類似，功能和外形尺寸基本一樣，外形尺寸為  95x70x25mm，但價格便宜。

SQDR系列聲光Q 的射頻驅動器射頻頻率主要為40.68MHz和80MHz兩個頻率的產品，其它頻率的產品可根據客戶需要定制。功率范圍為：0~20W，最大可以調到24W。控制模式主要為：

1. 首脈沖抑制（FPS）

2. 預脈沖殺死（PPK）

3. 模擬控制的開關模式（R05）

4. 模擬控制自由模式（A05）

出廠的時候，每臺聲光Q驅動器都會標上出廠模式，如FPS 模式。

主要技術參數：

• 輸出頻率：40.68 MHz和80.00MHz

• 數字輸入:（PIN3、PIN5，PIN2）：0~500K 的TTL 信號

• 模擬輸入:（PIN6）：0~5V 電壓信號

• 同步輸出：3.3V 的電壓數字信號

• 使能（PIN11）和過零信號(PIN7)：TTL 信號

• 控制模式：1、首脈沖抑制（FPS）；2、預脈沖殺死（PPK）；3、模擬控制的開關模式（R05）；4、模擬控制自由模式（A05）

• 輸出阻抗：50 歐姆

• 供電電壓和電流：+15VDC， <3A

• 儲存溫度：-20℃~+85℃

• 散熱器：45W 的散熱能力

型號說明： SQDRxxx-yyDC-zzz-AAV

• XXX：射頻頻率,xx=041(40.68MHz)、=68(68MHz)或=80(80MHz)。

• YY：射頻輸出功率 (yy=2-24，W)。

• ZZZ：首脈沖抑制方式(zzz=FPS, PPK, R05, A05)。

• D：D為數字調制輸入；A為模擬調制輸入。

• C：C為M時是OEM型；C為S時是19寸標準控制盒。

• AAV：輸入電源直流電源，為12VDC、15VDC或24VDC，出廠時設定。

型號例子：SQDR041-20DC-FPS-15V，41MHz OEM型射頻電源，輸出20W，數字調制輸入，帶首脈沖抑止，要求輸入直流電源15V。

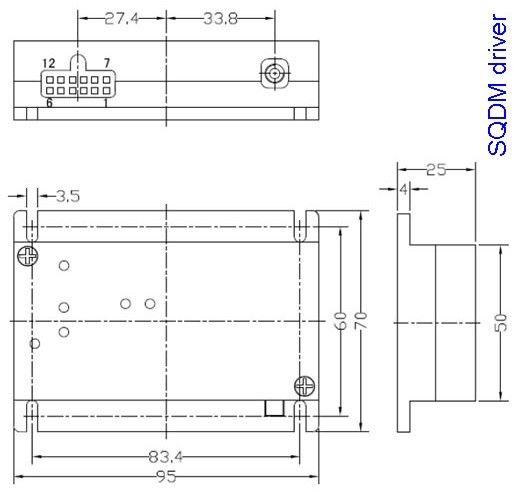

SQDM系列緊湊型低功率聲光Q電源（Q驅）

SQDMxxx-yyDC-zzz-AAV電源與QC0xx-yyDC-zzz電源類似，功能和外形尺寸基本一樣，但價格便宜。

型號說明： SQDMxxx-yyDC-zzz-AAV

• XXX：射頻頻率,xx=041(40.68MHz)、=68(68MHz)或=80(80MHz)。

• YY：射頻輸出功率 (yy=2-24，W)。

• ZZZ：首脈沖抑制方式(zzz=FPS, PPK, R05, A05)。

• D：D為數字調制輸入；A為模擬調制輸入。

• C：C為M時是OEM型；C為S時是19寸標準控制盒。

• AAV：輸入電源直流電源，為12VDC、15VDC或24VDC，出廠時設定。

型號例子：SQDM041-20DC-FPS-15V，41MHz OEM型射頻電源，輸出20W，數字調制輸入，帶首脈沖抑止，要求輸入直流電源15V。

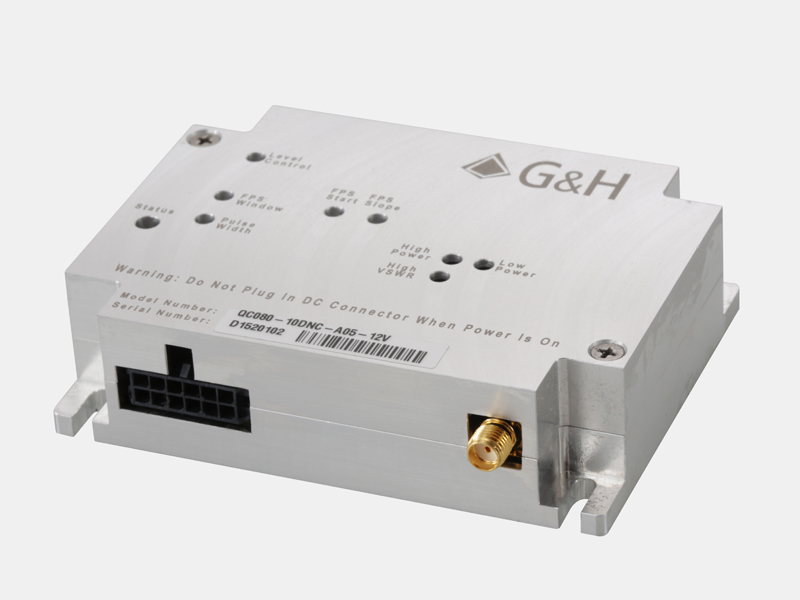

STZ系列緊湊型低功率聲光Q電源（Q驅）

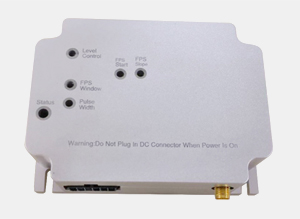

STZ系列Q驅的射頻工作頻率有41MHz和80MHz兩種。驅動器帶駐波檢測及保護功能，此功能可對空載和短路提供充分的保護，同時電纜和負載異常使駐波比嚴重異常時也可啟動保護，確保驅動器的安全，另外保護具有自恢復能力，即當導致駐波保護啟動的因素排除時（如電纜接觸不良到可靠連接時）驅動自動恢復正常工作狀態，不需掉電重啟，這對故障排除具有重要意義。

本驅動器總共有5個可調節旋鈕，分別標記為Prf、PulseWidth、FPSWindow、FPS Slope、FPS Start，其功能如下：

• Prf：最大輸出功率調節，順時針調節功率增加、逆時針調節功率減少，可調節范圍0～20W±10%

• PulseWidth：TTL_Fixed寬度設定，順時針調節出光時間增加、逆時針調節出光時間減少，可調節范圍0.8us~25us±10%（僅DB9第3腳定義為TTL_Fixed時有效）

• FPSWindow：FPS窗口時間調節，順時針調節FPS時間增加、逆時針調節FPS時間減少，可調節范圍20us~350us±10%

• FPS  Slope: FPS三角波斜率調節，順時針調節斜率增加、逆時針調節斜率減小

• FPS  Start：FPS起始電平調節，順時針調節起始電平增加、逆時針調節起始電平減小

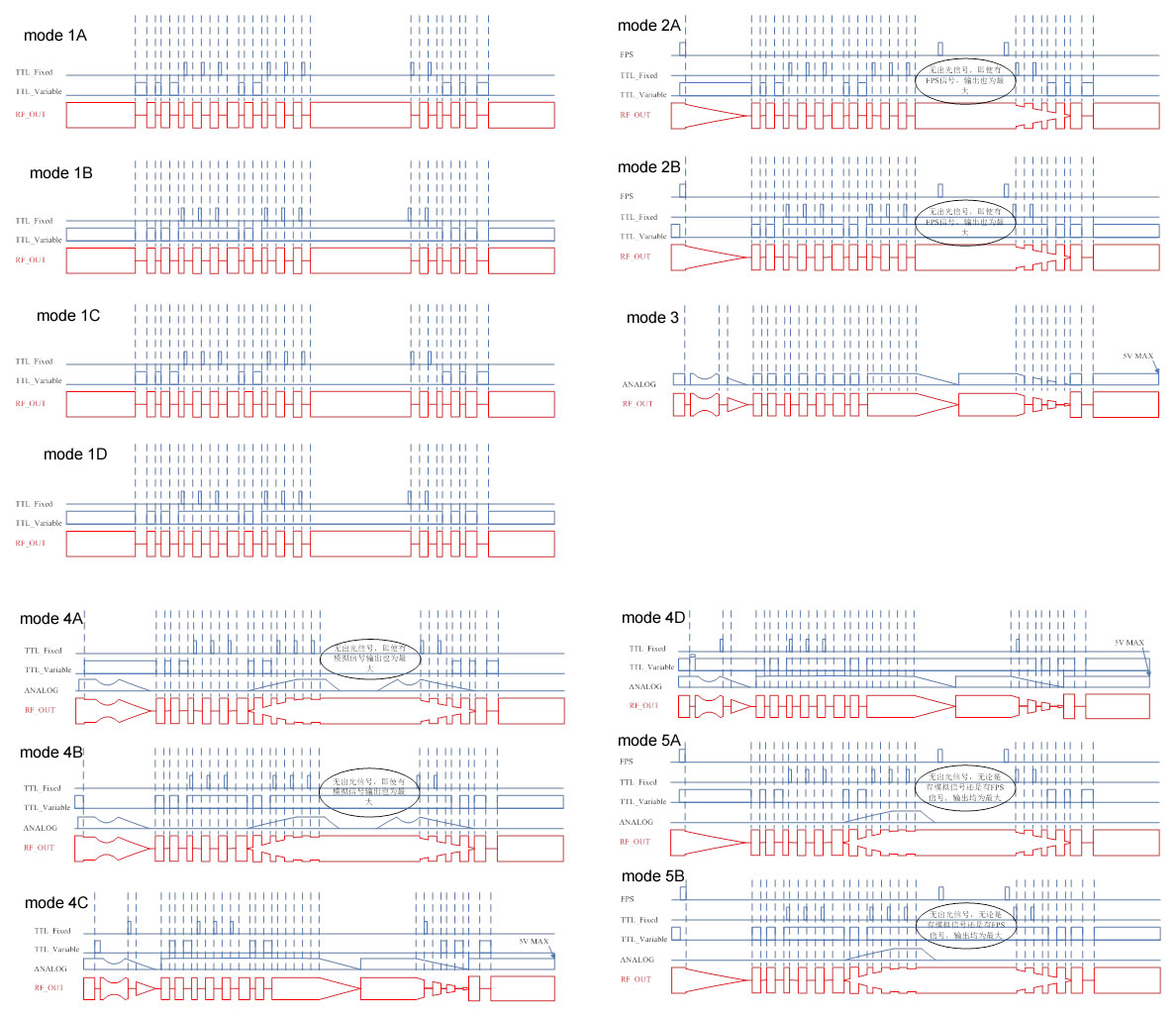

射頻輸出有多鐘模式，方便客戶使用：

• 模式1A：純數字模式、上升沿及高電平出光，不出光期射頻固定。

• 模式1B：純數字模式、下降沿及低電平出光，不出光期射頻固定。

• 模式1C：射頻功率可調純數字模式、上升沿及高電平出光，不出光期射頻由ANALOG電壓決定）。

• 模式1D：射頻功率可調純數字模式、下降沿及低電平出光，不出光期射頻由ANALOG電壓決定。

• 模式2A：FPS模式、上升沿及高電平出光、不出光期射頻為最大、FPS窗口期出光射頻由內部三角波決定，非FPS窗口期出光射頻為0 。

• 模式2B：FPS模式、下降沿及低電平出光、不出光期射頻為最大、FPS窗口期出光射頻由內部三角波決定，非FPS窗口期出光射頻為0 。

• 模式3：純模擬模式、射頻完全由ANALOG控制，ANALOG電壓為射頻包絡線。

• 模式4A：模數混合模式、上升沿及高電平出光、不出光期射頻為最大、出光期射頻由ANALOG決定。

• 模式4B：模數混合模式、下降沿及低電平出光、不出光期射頻為最大、出光期射頻由ANALOG決定。

• 模式4C：模數混合模式、上升沿及高電平出光、出光期射頻為0、不出光期射頻由ANALOG決定。

• 模式4D：模數混合模式、下降沿及低電平出光、出光期射頻為0、不出光期射頻由ANALOG決定。

• 模式5A：FPS模數全混合模式、上升沿及高電平出光、不出光期射頻為最大、出光期射頻由ANALOG及內部產生的FPS三角波電壓共同決定、FPS窗口期ANALOG電壓必需為0 。

• 模式5B：FPS模數全混合模式、下降沿及低電平出光、不出光期射頻為最大、出光期射頻由ANALOG決定、FPS窗口期ANALOG電壓必需為0。

主要技術參數：

• 電源額定輸入電壓15～24V（允許電壓范圍14.5~24.5VDC），紋波≤100mV

• FPS、TTL_Fixed、TTL_Varibale輸入阻抗10KΩ±10%

• ANALOG輸入阻抗10KΩ±10%

• FPS、TTL_Fixed、TTL_Varibale低電平電壓范圍-0.5~0.8V, 高電平電壓范圍2.5~5V

• ANALOG輸入電壓范圍0～5V

• FPS輸入寬度1～350uS，F(xiàn)PS輸入寬度為1～20uS時，F(xiàn)PS窗口期由FPSWindow旋鈕決定，否則由FPS及FPSWindow時間長的決定（可將FPSWindow調到最小，用FPS信號直接控制窗口時間或?qū)PS信號設置小于20uS，用FPSWindow旋鈕控制窗口時間兩種模式）

• TTL_Fixed輸入寬度范圍50ns～TTL_Fixed周期-500ns

• TTL_Variable有效輸入范圍500ns～TTL_Variable周期-500ns（2腳如接地指低電平范圍）

• TTL_Fixed輸出寬度范圍0.8us~25us±10%，由PulseWidth旋鈕決定

• 最短射頻工作時間500ns

• 最短出光時間500ns

• 射頻下降沿時間<20ns（僅純數字模式及其它模式的純數字期間，其它情況由模擬信號決定）

• FPS窗口期范圍20～350us±10%，由FPS信號寬度及FPSWindow旋鈕共同決定

• 最大射頻輸出功率Pmax=20W±10%，最大輸入功率45W±10%

• 輸出功率范圍0～Pmax，由Prf旋鈕決定

• 外形尺寸：100x70x25mm

型號說明： STZxxx-yyD-zzz

• XXX：射頻頻率,xx=041(40.68MHz)、或=80(80MHz)。

• YY：射頻輸出功率 (yy=2-20，W)。

• ZZZ：首脈沖抑制方式(zzz=FPS, TTLF或TTLV)。

• D：D為數字調制輸入；A為模擬調制輸入。
