精細轉向鏡FMR-20

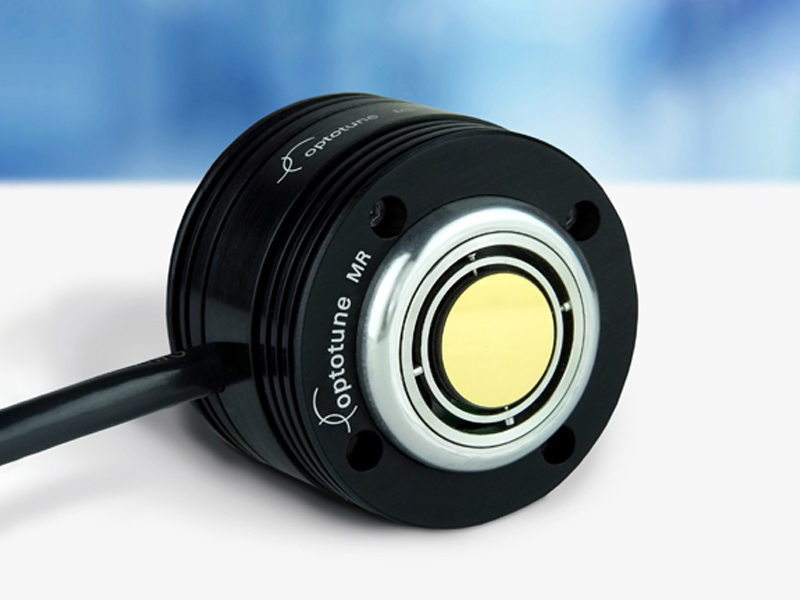

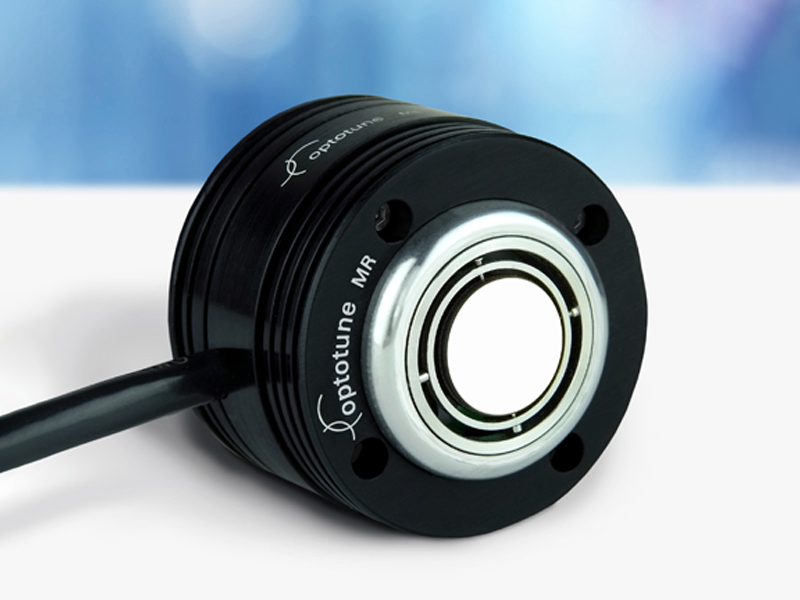

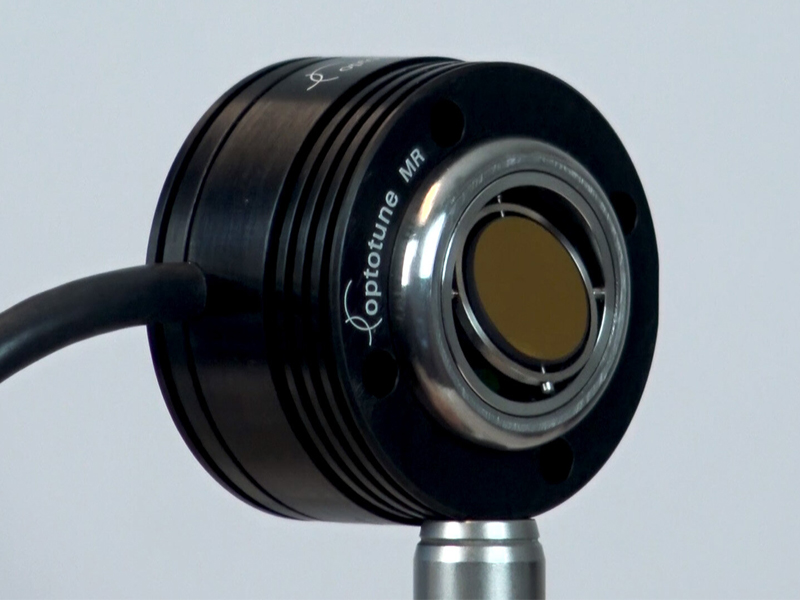

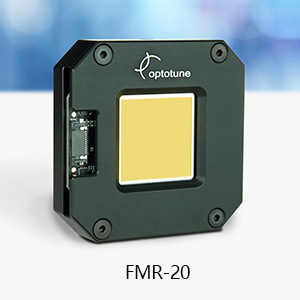

精細轉向鏡FMR-20專為精細傾斜、高角度分辨率應用而設計。具有 20 x 20 毫米的大通光孔徑，能以高達 250 Hz 的帶寬掃描各種光束模式，傾斜范圍為 ±2.3 mrad。FMR-20 與 Optotune ICC-4C-2000 工業電流控制器配合使用，是一種即插即用的精細轉向解決方案。

主要特點

• ?一個大光學表面可實現 2 DOF 運動
• 低功率至高功率激光束的二維擺動
• Mrad 角度范圍，分辨率為 μrad
• 無軸承設計，使用壽命長
• 占地面積小，可定制

下表是 FMR-20 的主要規格：

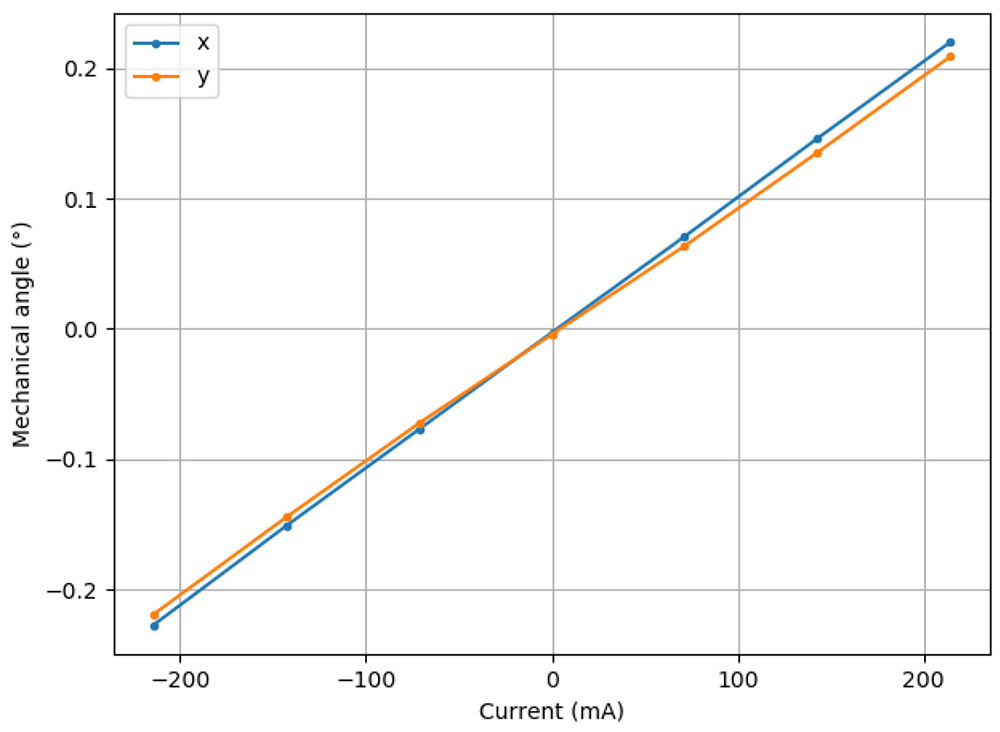

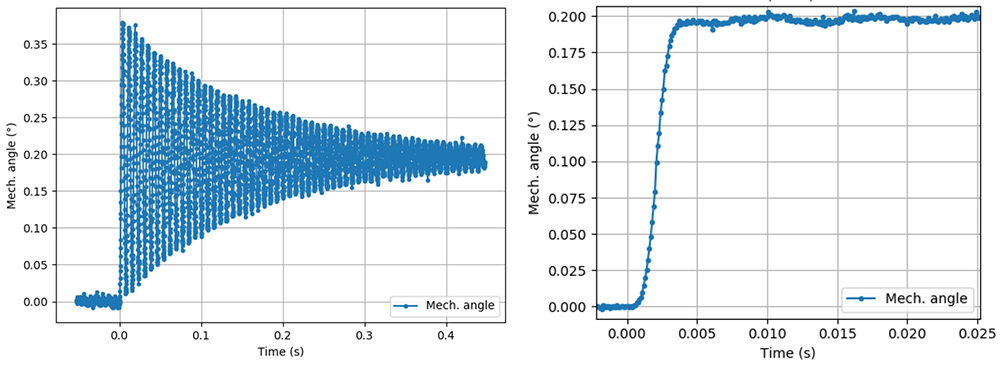

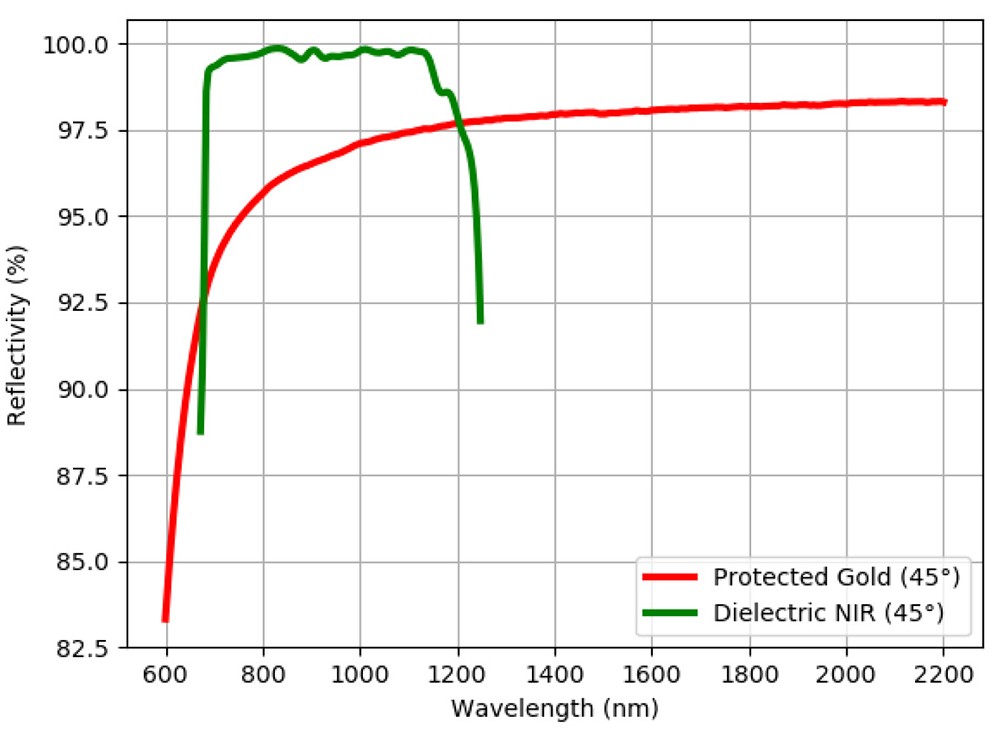

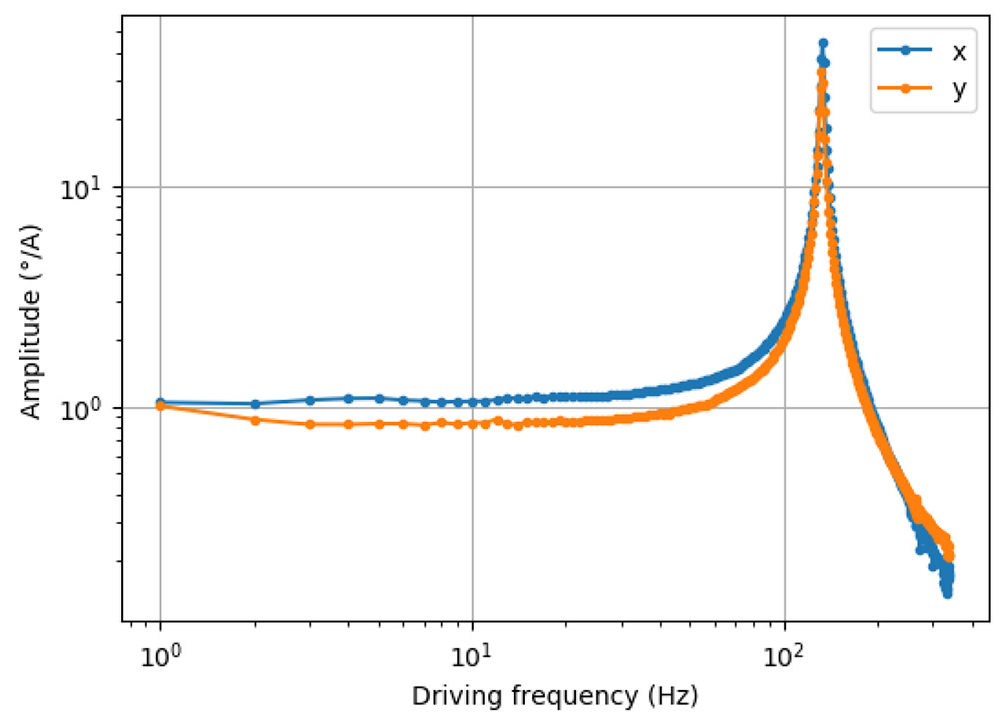

技術指標 （反射率、靜態響應、頻率響應和單步響應）

光學規格：

• 表面鍍膜 保護金, 介質膜,或定制 custom
• 反射角度 0-45° AOI
• Protected gold >95%, at 800-2000 nm
• Dielectric NIR >98%, at 750-1100 nm
• 表面質量 5/ 5x0.4; L1x0.06; C3x0.25 ISO norm 10110, equivalent to scratch-dig 60/40
• 鏡面平整度 2 λ (1100 nm)

控制:

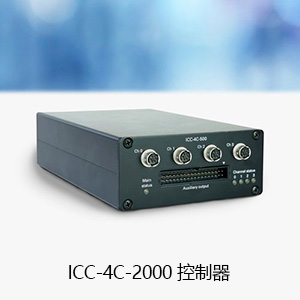

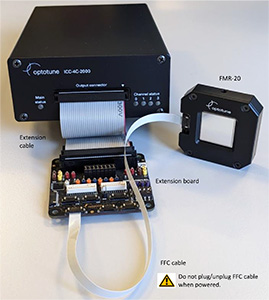

FMR-20 由 ICC-4C-2000 工業 4 通道控制器和 ICC-4C-2000 擴展套件（適配器板）控制。一個 ICC-4C-2000 有四個輸出通道，支持兩個 FMR-20轉向鏡。

電動二維掃描鏡

電動二維掃描鏡的核心技術是基于可變形鏡片的工作原理。鏡片由一個容器組成，容器里裝有光學流體，并用彈性聚合物薄膜進行密封。電磁驅動器對容器施壓，導致鏡片彎曲。因此，通過驅動器線圈內的電流改變來控制鏡頭的焦距（或表面的曲面形狀），進而實現光束掃描。我們?nèi)略O(shè)計的2D光束控制掃描鏡給研究和產品開發提供了光束掃描的顛覆性新方案。這些鏡片可分為反射模式（2D反射鏡）或透射模式（可調棱鏡）。

主要特點

• 單個光學元件的二維光束偏轉掃描

• 大孔徑和寬光束角度

• 小巧輕便

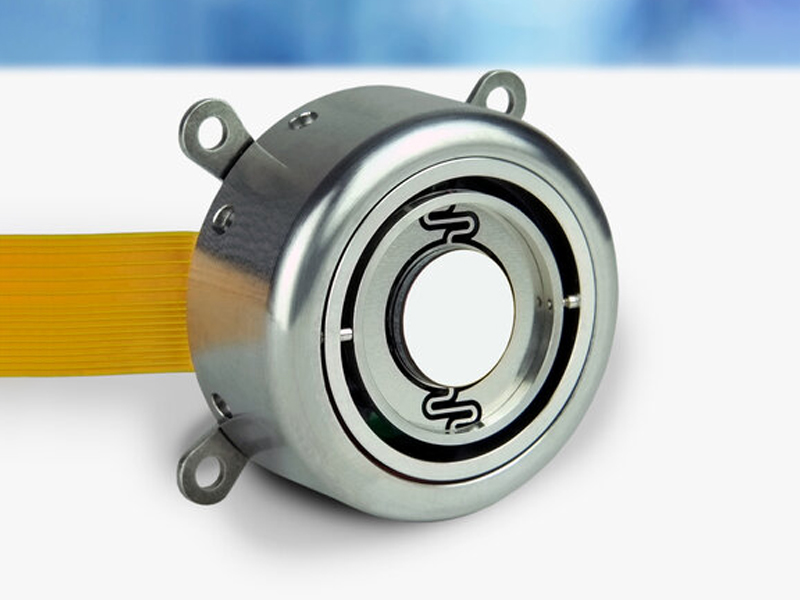

定位反饋雙軸矢量掃描鏡

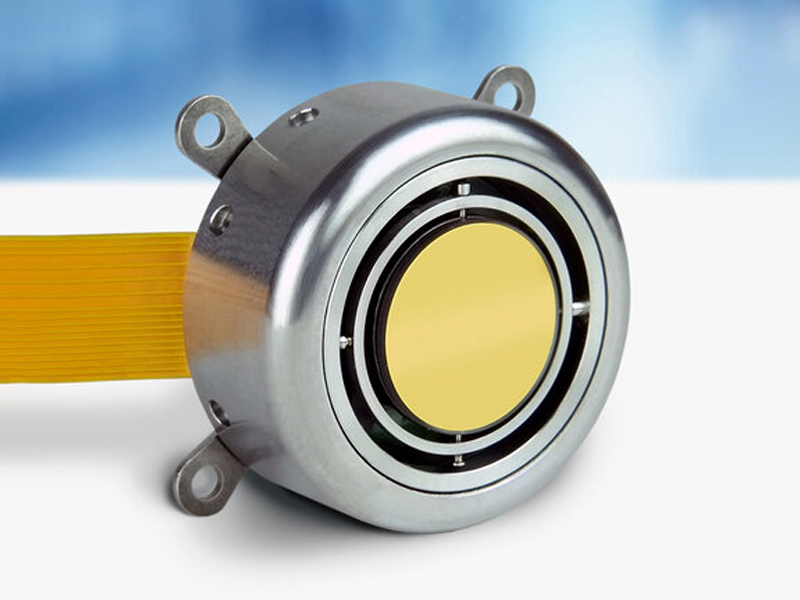

雙軸鏡的優點是其結構小巧，大鏡面與極大傾斜角相結合，并可選擇任一軸共振。內置反饋系統保證了高精度的定位控制。2D反射鏡的虛擬旋轉點離反射鏡表面很近使得2D掃描鏡可直接向前。此鏡片適用于汽車工業（激光雷達，動態頭燈，ADAS），生物識別、機器視覺、醫療和3D打印。

激光準直和穩像可調棱鏡

我們的可調棱鏡（TP，tunable prism）適用于光傳輸時的對準和光束控制。其低吸收率使其適合大功率應用。低色散液體也使其可用于多色激發應用。

三維光束控制掃描系統

將2D掃描鏡與電動變焦鏡相結合，可快速地在任意點定位激光束光斑。非常適用于動態前照燈（汽車）、診斷和光譜設備以及3D打印。

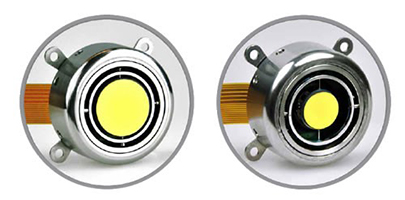

位置反饋雙軸矢量掃描鏡

STOT-MR-15-30, STOT-MR-10-30

緊湊、快速、精準的光束控制

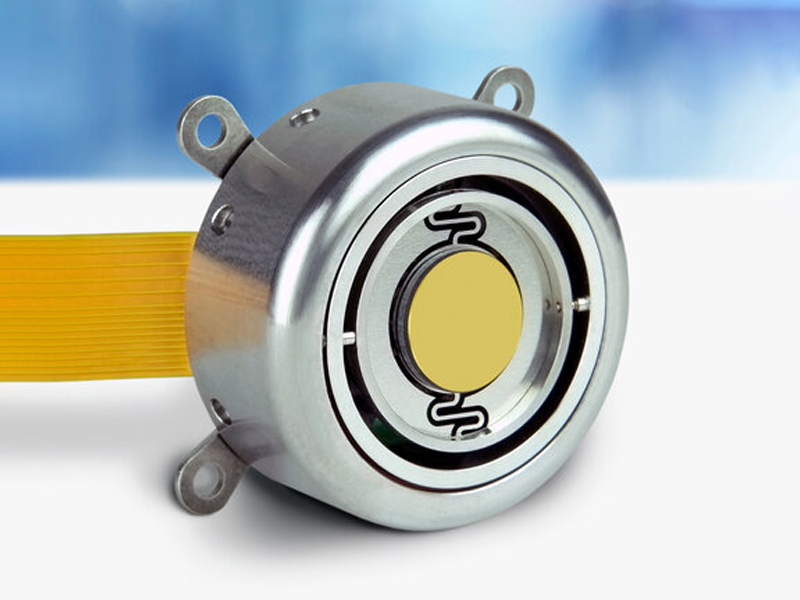

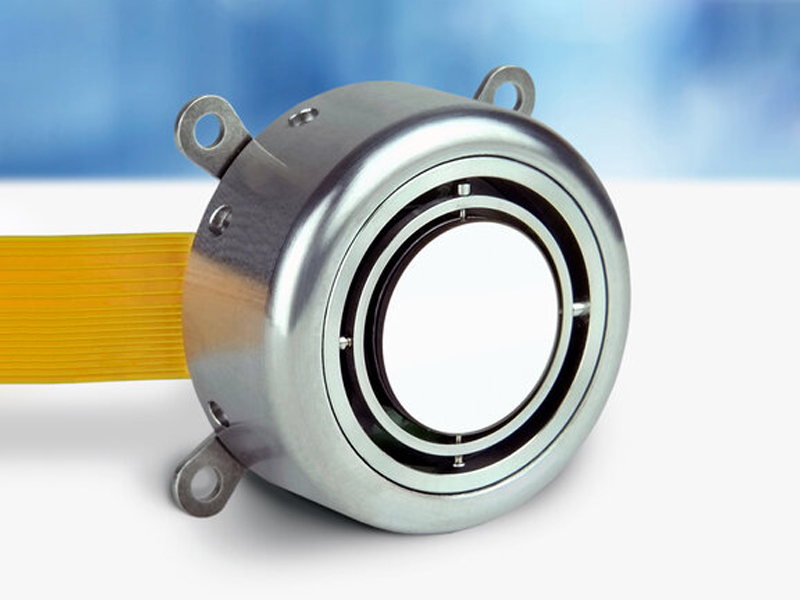

如果需要小體積與大角度視野的雙軸掃描鏡，STOT-MR-15-30會是絕佳的選擇。STOT-MR-15-30最小直徑可達15 mm、機械傾斜角度±25&°，同時對應光學偏轉±50&°。此鏡片內建有一個位置反饋系統，使用標準PID控制器在100mrad范圍內可精確控制偏轉角度在±5 μrad內。除了常見的準靜態版本，我們還開發兩種共振的版本，即單軸共振鏡頭、線性軸加垂直共振軸結合的版本。與掃描振鏡相比，STOT-MR-15-30的旋轉原點非?？拷R面中心，另可選用不同范圍波長的反射膜，如紫外線、可見光與近紅外光。

主要優勢

• 大二維掃描角度

• 結構小巧

• 精度高

主要應用

• 汽車（激光雷達、動態前照燈、ADAS）

• 視覺（視野擴展、縮放）

• 生物測定（眼睛跟蹤）、診斷設備和3D打印

可調棱鏡STOT-TP-12-16

可調棱鏡是可調節的楔形物，它可以讓兩個有AR涂覆的光學性能平坦的玻璃窗相對于彼此傾斜。這兩個玻璃窗通過一個波紋管結構鏈接在一起，這個波紋管結構內填充了低色散的透明光學液。核心元件可以與各種致動元件集成在一起，例如機械或電動導螺桿，音圈和壓電驅動器

主要應用

• 在光路中使激光偏轉，可在光路調整，光源與探測準直時使用。

• 激光測距儀

• 圖像穩定

• 光束控制

下表是我們的標準產品，我們也可根據客戶要求來調整流體和玻璃涂層，可根據您的具體要求定制可調棱鏡。如有需要請與我們聯系。

光學參數

光束偏轉

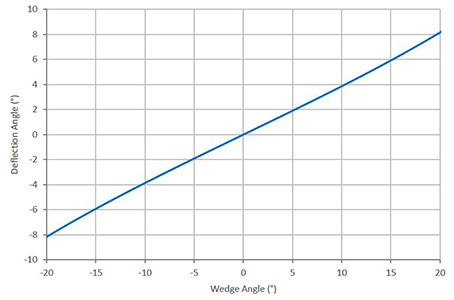

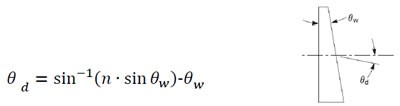

光從左到右通過尖角為θω的楔形物時的光束偏轉由下面公式?jīng)Q定：

其中n是楔形物內光學流體的折射率

光學布局

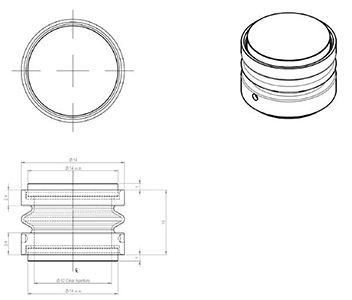

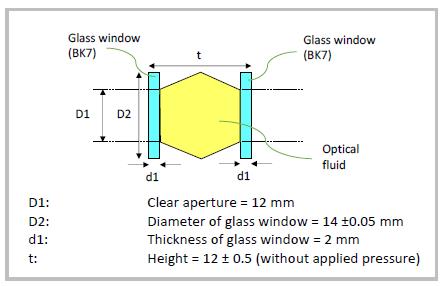

下面這個模擬圖包含了型號STOT-TP-12-16使用時所需的信息。

透射光范圍

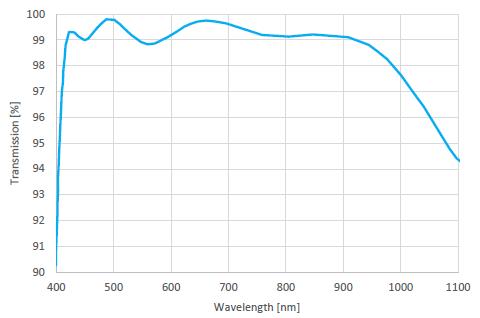

在250-2500nm波長范圍內，光學流體和兩塊玻璃窗高度透明，幾乎不吸收光。下圖顯示了可見光（420-950nm）范圍內的透射光譜，玻璃窗可根據客戶要求鍍膜。

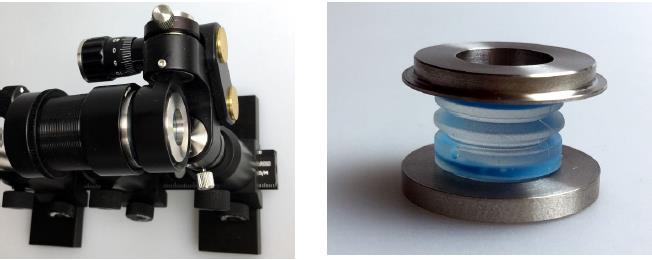

安裝方式

STOT-TP-12-16有多種安裝方式，下圖是一個簡單的機械萬向安裝組件。

2D掃描鏡驅動器組件 STOT-MR-E-2

STOT-MR-E-2驅動器是二維掃描鏡的配套解決方案。它由電子驅動控制設備和反射鏡組成。此驅動程序有多種操作模式，但只與我們的鏡片兼容?？梢酝ㄟ^(guò)我們的用戶界面從主機控制。此外，驅動程序還提供以下通信接口：USB、SPI、模擬信號；控制界面板與CPU板可定作；可獨立運作的開發版本包含控制界面板與二維轉向鏡，以及基座。

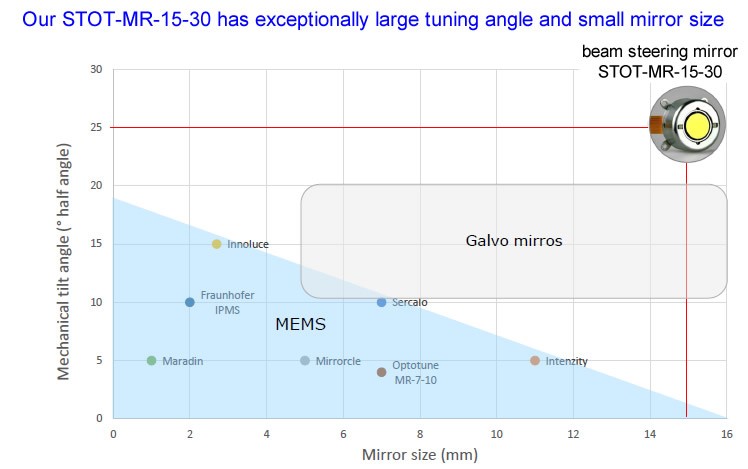

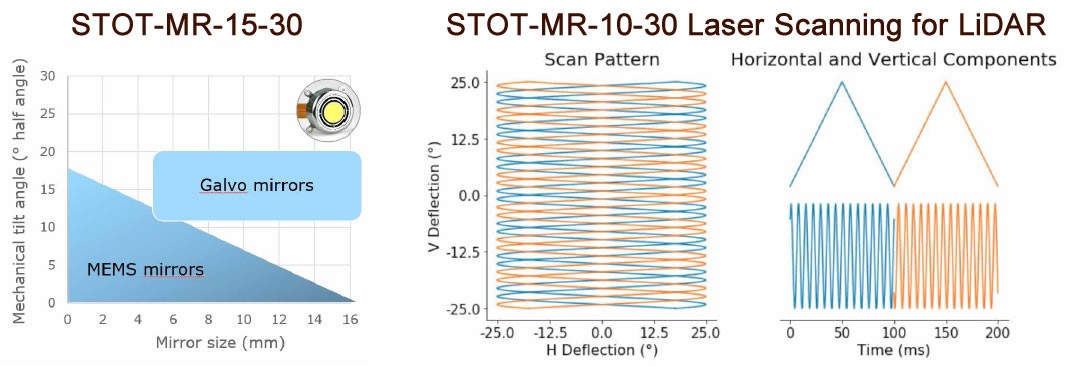

掃描角和器件體積比較

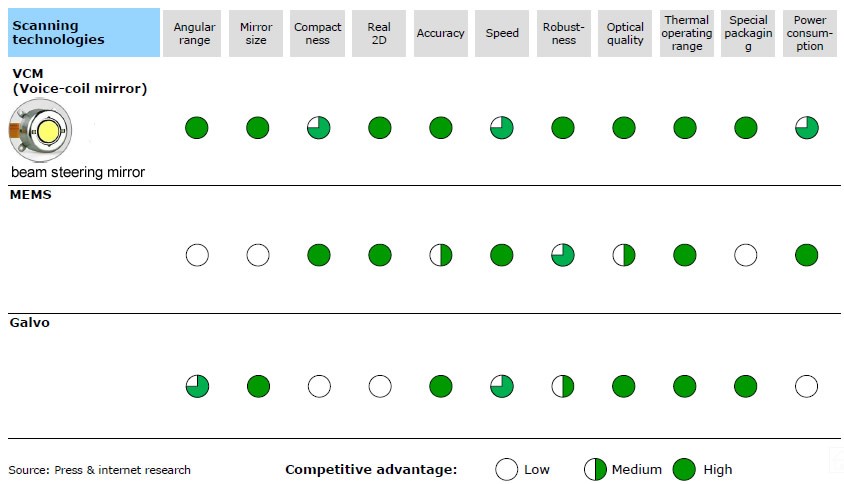

與MEMS和光學振鏡比較
