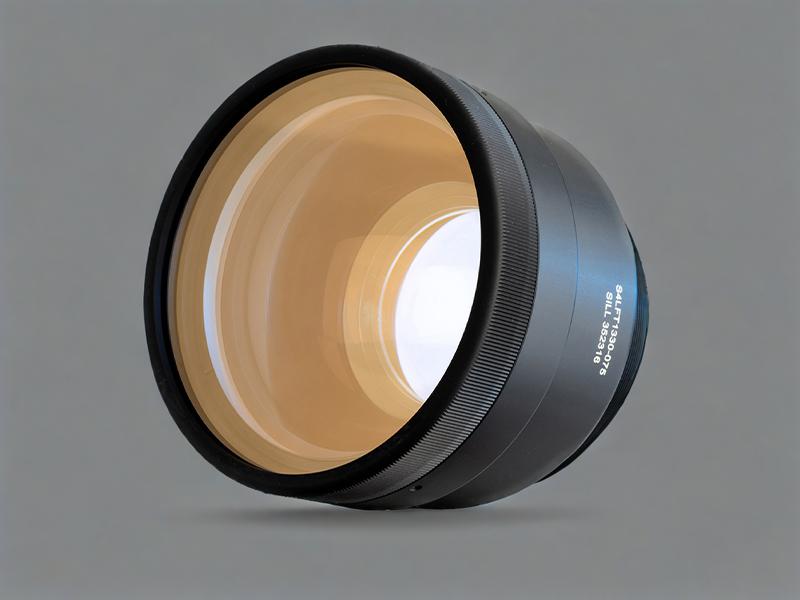

在激光材料加工、精密制造和科學研究的核心設備中，?-theta透鏡作為掃描系統的光學心臟，以其獨特的光學特性將激光精確聚焦于平面之上。這種被稱為平場物鏡或掃描物鏡的光學組件，在振鏡掃描系統中發揮著不可替代的作用，解決了標準透鏡只能在球面上聚焦而無法實現平面場聚焦的行業痛點。當激光束通過XY振鏡掃描儀時，?-theta透鏡確保焦點位置（圖像高度）與掃描角度保持嚴格的正比關系，同時保持焦點大小幾乎不變，為高精度加工奠定了基礎。

核心應用場景

在工業領域，?-theta透鏡已深度融入現代制造的核心環節：從合成材料的高質量焊接、精密鉆孔到微米級精度的材料切割，其性能直接決定了加工質量。醫療與生物技術領域同樣依賴其卓越性能，共聚焦顯微鏡通過它獲取細胞級高清圖像，眼科手術設備借助其實現安全精準的激光操作。在科研領域，?-theta透鏡為先進科學儀器提供光學支持，推動著前沿探索的邊界。

Sill ?-theta鏡頭的關鍵技術突破

材料熱穩定性創新

面對高功率及超短脈沖激光器的挑戰，Sill在材料科學領域取得關鍵突破。普通光學玻璃在熱效應下易產生光束形變和工作距離漂移，而Sill鏡頭采用熔融石英材料，顯著降低了對熱效應的敏感性，保障了高功率激光加工過程的穩定性與可靠性。

遠心光路設計

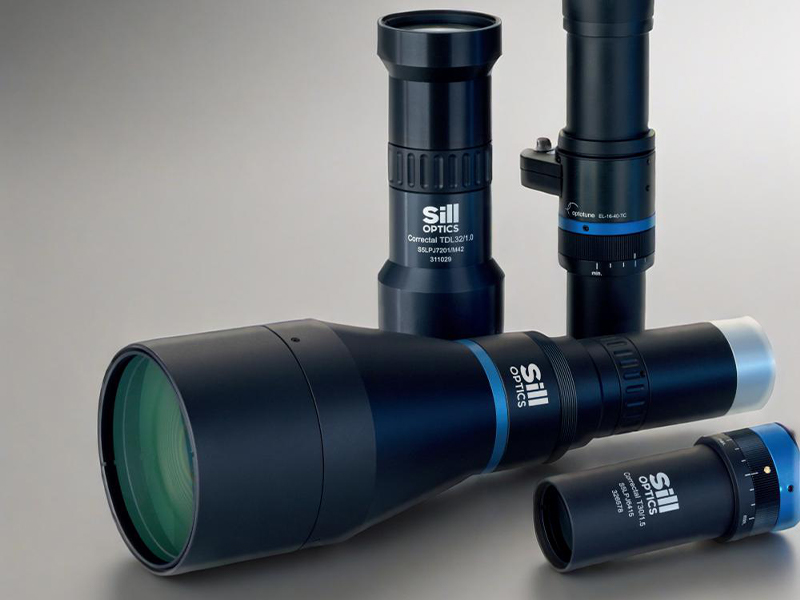

在三維結構加工領域，Sill推出革命性的遠心?-theta鏡頭。該設計確保光束垂直入射加工表面，解決了非垂直入射導致的側壁傾斜和形狀失真問題。盡管遠心設計需要更大的前透鏡尺寸（以覆蓋相同掃描區域），并減小了可用焦平面范圍，但其在立體微結構加工中展現的精度優勢無可替代。

色差校正技術

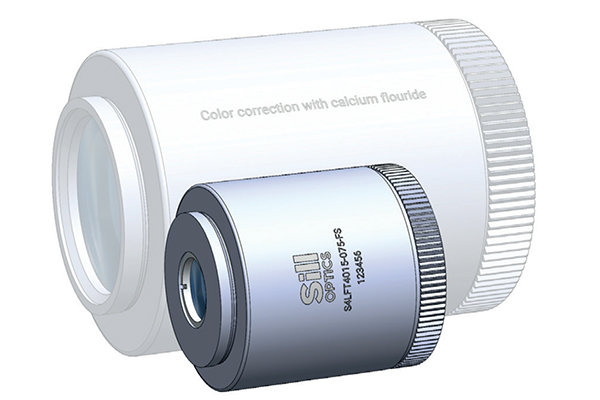

飛秒激光加工中，超短脈沖的寬光譜特性引發顯著色差：不同波長光的焦點在軸向和橫向發生偏移。Sill開發了專業色彩校正鏡頭，通過精密光學設計抵消色散效應，在整個掃描區域內實現一致的光斑尺寸和形狀，大幅提升微加工質量。其校正精度使光斑偏差量降至僅與焦距和波長相關的理論極限。

多光譜集成與設計創新

為滿足多波長復合制造需求，Sill成功研發多光譜?-theta鏡頭，實現“一鏡多用”的技術突破。其雙波段鏡頭（如1064nm/532nm） 在單一光學系統中完成色彩校正，支持不同制造工序的無縫切換。針對共聚焦顯微鏡的專用型號覆蓋450-650nm寬譜段，使不同波長下的焦點位置和工作距離完全一致，確保檢測像場高度統一。

在光學設計層面，Sill鏡頭實現了多項性能跨越：

• 超寬波段工作能力（486-656nm可見光范圍），突破傳統掃描鏡頭的波長限制

• 平像場與畸變控制：像散滿足平場要求，線性畸變誤差≤0.015%

• 近衍射極限聚焦：光能利用率高達90%，最大色差控制在3μm以內

技術演進與行業影響

隨著超快激光和精密制造的發展，?-theta透鏡已從單一功能部件演變?yōu)槎辔锢韴鲴詈系母呒夹g(shù)集成系統。Sill通過持續創新解決了一系列行業難題：熔融石英材料應對熱管理挑戰、色差校正技術馴服飛秒激光光譜展寬、遠心設計消除三維加工幾何畸變。這些進步直接提升了激光設備的加工精度、效率和應用范圍，使微米級復合加工、多波長協同作業成為可能。

未來，隨著制造工藝向亞微米尺度推進，?-theta鏡頭將面臨更嚴峻的色差控制、熱穩定性與光學效率挑戰。Sill的技術路線已指向更寬光譜覆蓋、更高熱穩定性材料和智能光學系統的開發，為下一代高精度激光裝備提供核心光學支撐。在“光制造”時代，這些看似微小的透鏡組件將持續推動著從半導體到生物醫學的產業革新浪潮。
